- OIDP20K超高壓差分探頭
- 超高壓差分探頭提供一個安全的儀器給所有的示波器使用，頻率高達20MHz，差分電壓：20kV，適合大電力測試、研發、維修使用。
- 超高壓差分探頭
概述：
OIDP20K超高壓差分探頭提供一個安全的儀器給所有的示波器使用，它可以轉換由高輸入的差分電壓（≤20KVpk）進入一個低電壓（≤7V），并且顯示波形在示波器上，使用頻率高達20MHz，非常適合大電力測試、研發、維修使用。
高壓差分探頭輸出規格是設計在操作1MΩ輸入阻抗示波器的相對衰減量，當使用50Ω匹配器時衰減量剛好為2倍量（例如HZ22）。

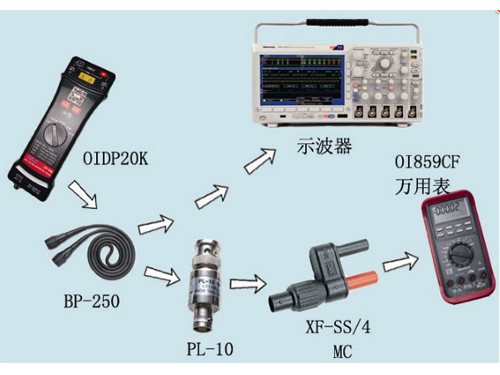

OIDP20K差分探頭，建議選購Oitek生產的PL-10阻抗轉換器，可以延伸差分探頭的應用范圍，可以在數字電表上觀測更精確的實際測試電壓值（示波器精確度為3%，數字電表約精準3倍），如ODM5514和OI859CF。
注意：如果沒有使用PL-10阻抗轉換器，而是直接連接數字電表，讀值的誤差將大于10%。
超高壓差分探頭，轉換高輸入差分電壓（≤20KVpk）到低電壓（≤7V），并顯示波形在示波器上，頻率高達20MHz，適合大電力測試、研發、維修使用。
產品特點：
1.帶寬：(50Ω/-3dB)DC～20MHz；DC～10MHz(衰減X300檔)
2.隔離方式：線性光電器件
3.差分電壓：20kV
4.共模電壓：20kV
5.4檔衰減選擇（X300，X600，X1500，X3000）
6.供電方式（外接9V電源）
7.電池電量顯示，及供電不足自動關機
8.專利分離式設計，方便，耐用
9.認證：IEC1010-1，EN50081，50082-1
技術指標：
| 型號 | OIDP20K |
| 差分電壓(DC+ACpk) | 20KV |
| 輸入端及接地端間最高電壓 | 6500Vrms |
| 帶寬 | (50Ω/-3dB)DC～20MHz；DC～10MHz(衰減X300檔) |
| 共模電壓(DC+ACpk) | 20KV |
| 共模電壓RMS(CATⅡ/CATⅢ) | 7KV |
| 衰減倍數（開關換檔切換） | X300，X600，X1500，X3000 |
| 輸入阻抗 | 118MΩ/1.2pF |
| 輸入端及接地端間輸入阻抗 | 59MΩ/2.3pF |
| 輸出阻抗 | 50Ω |
| 最大測試電壓(DC+ACpk) |
≤2000V at×300 ≤4000V at×600 ≤10000V at×1500 ≤20000V at×3000 |
| 共模抑制比（CMRR） |
60Hz:>80dB 100Hz:>60dB 1MHz:>50dB |
| 上升時間 | 17.5ns for X600/X1500/X3000；35ns for X300 |
| 精度（20～30℃/7%RH/20min預熱） | ≤ ±2% |
| 最大輸出電壓 | ≤ ±7V |
| 電源 | 外接電源9VDC |
| 耗電 |
最大耗電量35mA |
訂貨信息:
OIDP20K：高壓差分探頭，帶寬20MHz，差分電壓20KV

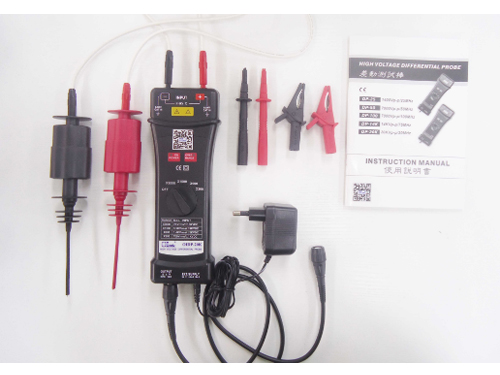

附件：
AC/DC電源適配器，50ΩBNC同軸電纜BP250一根，BP276安規鱷魚夾兩個，安規探針兩個，BP366高壓專用香蕉頭連接線，工具箱，說明書。
