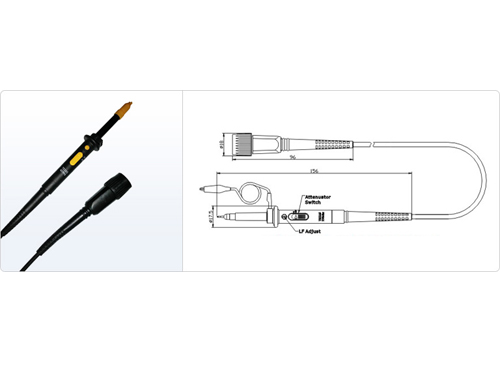

產品特點:

OI8100無源高阻抗探頭應使用在輸入阻抗為1MΩ且分流電容為20pF的儀器上，它與這些儀器配套使用時，其輸入電容在10pF～35pF范圍內進行補償。該探頭在前端具有整合可選的探頭衰減倍數：×1和×10倍。采用整體設計，堅固可靠耐用，絕緣BNC接頭。

低頻補償電容調整

通過OI8100探頭前端的補償調整器，OI8100示波器探頭可與示波器進行匹配以達到最佳測試效果。操作時把示波器探頭測試端與示波器的校準信號(一般為1kHz方波)相連接；在×1/×10倍數選擇上，選用為×10衰減點。同時把示波器設置如下：示波器上顯示2～3個周期和2～6個垂直刻度。

低頻補償電容調整

通過OI8100探頭前端的補償調整器，OI8100示波器探頭可與示波器進行匹配以達到最佳測試效果。操作時把示波器探頭測試端與示波器的校準信號(一般為1kHz方波)相連接；在×1/×10倍數選擇上，選用為×10衰減點。同時把示波器設置如下：示波器上顯示2～3個周期和2～6個垂直刻度。

接著通過本探頭標配的無感調節起子，仔細認真調整補償電容，最終使方波信號變成扁平顯示在示波器上，看下圖是具體說明。

技術參數

帶   寬:DC～100MHz

衰減倍數:×1/×10

上升時間:3.5ns

輸入阻抗:×1為1MΩ，×10為10MΩ ①

輸入容抗:×1為57pF，×10為15pF ②

電容補償范圍:10～35pF

工作電壓:600VDC＋AC峰值

安全等級:符合IEC-61010 CATⅠ

電纜長度:1.2米

注：① 1MΩ阻抗輸出對應示波器輸入阻抗1MΩ；10MΩ阻抗輸出對應示波器輸入阻抗1MΩ。

② 約為57pF，加上了示波器的輸入容抗。

電壓壓降曲線

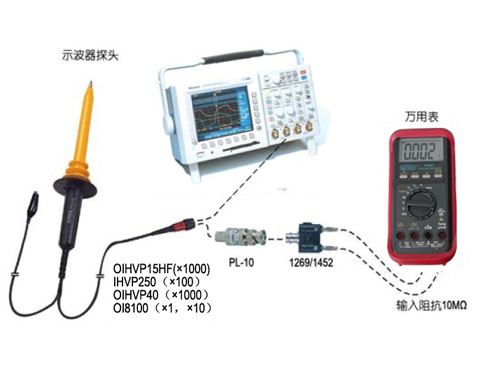

訂購信息:

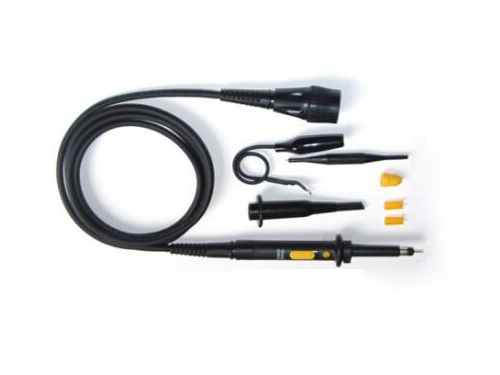

探頭主機一根；中文說明書一份；12cm鱷魚夾接地線一根；可伸縮測試鉤一個；探頭區分色標一對；絕緣護尖帽一個；香蕉觸點一個；無感調整起子一個；探頭包裝袋一個。
