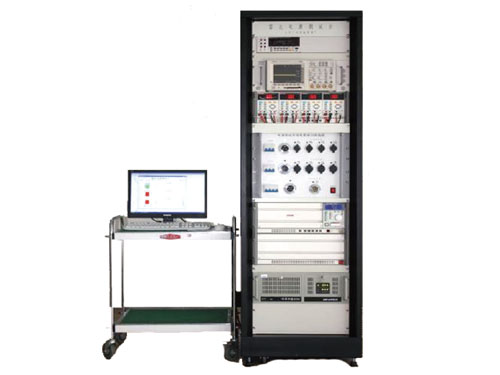

電機綜合測試系統采用智能的PID控制架構，系統由加載臺、加載電機、傳感器、控制器、電參數測試儀器、自動化測試軟件等相關設備組成。系統是專門為交直流電機性能測試設計，采用多種加載方式，該系統結構簡單緊湊，使用維護方便，廣泛應用于汽車電子、伺服控制、機器人、科研教育等行業。

系統特點

-機械部分：用來安裝被測電機、負載電機、扭矩傳感器等；

-傳動控制系統：用于對負載電機進行控制；

-電參數測量系統：可以測試系統內輸入輸出電參數，以及對其信號轉換、采集、計算等；

-能量轉換系統：用于吸收被測電機及其控制器的電能，可通過負載消耗，也可以將電機在制動過程中產生的能量輸入到回饋電網，從而在滿足變頻器有效制動的同時，能把95%以上的再生電能回收利用，提供系統的可靠性及其使用壽命；

-數據采集系統：對被測電機扭矩、轉速以及試驗過程中被測電機及其控制器的電壓、電流、功率、溫度與參數進行測試與轉換；

-上位機控制系統：用于控制負載系統執行相關工況任務以及向用戶提供人機交互界面，實現自動測試等。

技術參數

-高精度扭矩傳感器

-扭矩轉速測量范圍0.1N?m-300kN?m

-額定轉速最大到40,000rpm-測量精度：0.5%、0.2%、0.1%、0.05%FS

-高精度電參數測試

-電壓測量范圍0-1000V

-電流測量范圍0~3000A

-頻率測量范圍DC-1M

-測量精度：0.5%、0.1%、0.05%、0.02%、0.01%FS

測試項目

空載測試、負載測試、堵轉測試、過載測試、效率測試、慣性測試、耐久測試、溫升測試、安規測試、M-S特性測試。

參考標準

?GB/T1032-2012三相異步電動機試驗方法。

?GB/T1029-2005三相同步電機試驗方法。

?GB/T22670-2008變頻器供電三相籠型感應電動機試驗方法。

?GB/T1311-2008直流電機試驗方法。

?GB/T20114-2006普通電源或整流電源供電直流電機的特殊試驗方法。

?GB/T18488.1-2006電動汽車用電機及其控制器第1部分：技術條件。

?GB/T18488.2-2006電動汽車用電機及其控制器第2部分：試驗方法。

?GB/T29307-2012電動汽車用驅動電機系統可靠試驗方法。

?JB/T10183-2000永磁交流伺服電動機通用技術條件
