便攜式多功能信號校驗儀是一款電壓/電流/功率/溫度/壓力/頻率/脈沖等參數的自動測量與仿真裝置，用以保證發動機的控制器工作狀態�？刂破鞯男阅苤苯雨P(guān)系到發動機系統乃至于整個飛行系統的可靠性和安全性。

為保證控制器功能及性能的良好以及對控制器自動測試的需求，我公司根據該測試需求研發了一套便攜式多功能信號校驗儀。該校驗儀能夠在試驗室條件下對燃油控制器進行供電，并發出控制指令。同時模擬和采集控制器的輸入輸出信號，并對采集的信號進行分析，保障其裝機后能夠可靠有效地工作。

系統結構

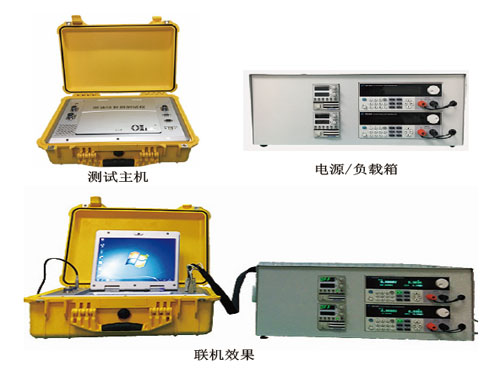

校驗儀由測試主機和電源負載箱組成。測試主機控制電源/負載箱中兩臺電源為燃油控制器供電，通過RS422串口指令控制主/副燃油泵的打開與關閉。電源/負載箱中兩路負載分別采集主燃油泵和副燃油泵供電接口的電流，用以測試兩路接口的帶載能力。

測試主機中信號校驗儀可分別模擬溫度信號和壓力信號，并且校驗儀可采集燃油控制器的電壓信號，測試主機中開關模塊可模擬地開/隔信號，用以模擬燃用控制器外圍溫度傳感器、壓力傳感器和油量表，以實現燃油控制器的溫度傳感器測試、壓力傳感器測試和油量表測試。

系統功能

便攜式多功能信號校驗儀提供RS422測試總線，作為上位機能夠?qū)θ加涂刂破鞯目刂�，并�?shí)現了與燃油控制器之間的數據交互。校驗儀具有半物理仿真功能，能夠模擬控制器外圍溫度傳感器、壓力傳感器、油量表等設備，為燃油控制器提供正�；蚍钦�常狀態下的半物理仿真環境。同時校驗儀作為一種多功能的現場校驗設備，還具有溫度、壓力、模擬量等信號的采集功能。
