概述：

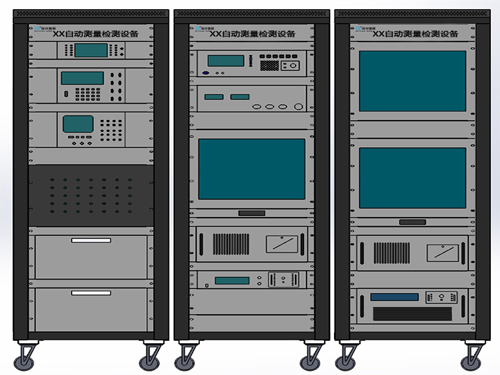

OI-APTS綜合聯試試驗系統。

特點：

1.基于CPCI/PXI/LXI總線平臺，根據不同需求能夠完成多種類型信號的測試。

2.可實現對航天、航空、船舶、兵器、部隊等軍工領域所有系統及分系統的綜合聯試。

3.滿足整機裝配及定型狀態下航電武器系統的聯試。

4.檢測航電或武器系統在實物環境下，各種模式中的總線通訊。

5.提供總線監控器，對航電系統及武器系統總線通訊狀況進行監視，記錄總線通訊數據，并根據需要對記錄的總線數據進行分析、處理和打印。

6.模塊化及整體性：綜合聯試設備按照系統進行分區設計，每個測試操作臺均為獨立單元，可單獨進行測試，也可將所有操作臺交聯起來進行整體聯試。

系統功能：

-上電前阻抗檢查功能

整機管理系統上電之前，對裝機設備進行相應的阻抗檢查，檢查設備是否滿足上電條件，阻抗檢查主要檢測設備（成品）特定針腳之間的阻抗是否符合相關技術要求。保證設備（成品）的上電安全。

-飛管計算機檢查

在阻抗檢查的基礎上，采用專用設備對飛管計算機供電，模擬飛管計算機外圍接口，對飛管計算機的上電自檢結果進行監控確保計算機狀態正常。可控制飛管計算機進入地檢、退出地檢，在地檢狀態下，可發送專用的地檢指令，對飛管計算機的CPU、內存、電源、總線等狀態進行詳細的測試，以判斷飛管計算機技術狀態是否符合總裝要求�？赡�擬傳感器系統電氣接口，測試飛管計算機與傳感器系統的接口功能。模擬舵機控制器電氣接口，測試飛管計算機與伺服作動系統的接口功能。模擬其它機載系統（電氣、著陸架、動力、液壓泵、測控等）電氣接口，測試飛管計算機與其它分系統接口功能。

-伺服作動系統檢查

在阻抗檢查的基礎上，對伺服作動系統（包括舵機控制器與舵機）供電，并與之通信（串口），發送指令，并接收舵機控制信息，以判斷伺服作動系統（成品）工作是否正常。

-傳感器系統檢查

在阻抗檢查的基礎上，通過專用設備對整機傳感器系統（包括主慣導、備份慣導、速率陀螺、左/右大氣數據系統、DGPS/BD2系統，無線電高度表1/2，微波著陸引導系統）供電，通過舵面自動檢測設備可有效監控飛行管理分系統各傳感器參數、狀態，能夠發出對各傳感器的控制指令。通過軟件可實現仿真?zhèn)鞲衅鞴收献⑷牍δ�，確保飛管計算機對故障的有效甄別。

-斷線故障信號測試

對整機飛管系統相關信號設置斷線測試端子，用于相應電氣信號檢測。斷線測試端子主要配置在飛管計算機與傳感器系統之間，飛管計算機與舵機控制器之間，舵機控制器與舵機之間，以及飛管計算機與其它分系統之間。點擊系統集成與定制化了解更多測試儀器。
