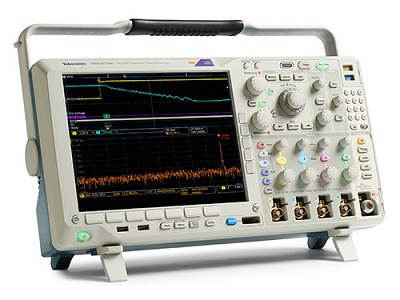

泰克MDO4104C是功能最為強大的混合域示波器，組合了多達六種儀器，包括函數發生器和內置頻譜分析儀等選件。 與其他任何儀器不同，它可以同步 RF、模擬和數字通道，允許您以前所未有的深度洞察您的設計。

　　泰克MDO4104C混合域示波器(Mixed Domain Oscilloscope)是一款高度集成化的高端測試儀器，其核心價值在于同時捕獲和分析時域(模擬/數字信號)與頻域(射頻信號)的關聯性。它集成了多達6種儀器的功能于一體，特別適用于涉及射頻、模擬、數字和電源系統交互的復雜設計調試。以下是其主要測試功能詳解：

　　一、核心功能：六合一集成

　　1.高性能示波器 (Oscilloscope)

　　●通道：4條模擬通道(帶寬最高1GHz，采樣率5GS/s)。

　　●功能：捕獲高速模擬信號(如傳感器輸出、電源紋波、音頻信號)，支持長存儲深度(標配20M點)。

　　●優勢：高分辨率觸摸屏，支持縮放和平移操作，適合精細信號分析。

　　2.頻譜分析儀 (Spectrum Analyzer)

　　●頻率范圍：標配9kHz~3GHz(可選升級至6GHz)。

　　●實時帶寬：最高1GHz(FFT分析帶寬)。

　　●功能：分析射頻信號頻譜(如WiFi、藍牙、Zigbee、蜂窩信號)、測量頻率、功率、諧波、雜散發射。

　　●關鍵特性：

　　.時頻域同步觸發：在特定時域事件(如串行數據包)發生時觸發頻譜捕獲，定位干擾源。

　　.Spectrum Time 模式：可視化頻譜隨時間的變化(如跳頻信號、瞬態干擾)。

　　3.邏輯分析儀 (Logic Analyzer)

　　●通道：16條數字通道(可選配至最多48通道)。

　　●采樣率：與模擬通道同步，最高1.25GS/s。

　　●功能：并行捕獲數字總線(如SPI、I²C、UART、并行總線)狀態，與模擬信號時間對齊分析。

　　4.協議分析儀 (Protocol Analyzer)

　　●支持協議：自動解碼常見串行協議(包括I²C, SPI, UART, CAN, LIN, FlexRay, USB 2.0, MIL-STD-1553, RS-232/485/422, Ethernet等)。

　　●功能：將總線數據翻譯為可讀信息(如數據包內容、錯誤幀)，加速嵌入式系統調試。

　　5.函數/任意波形發生器 (AFG - 需選配)

　　●輸出通道：1路(可選2路)。

　　●功能：生成標準信號(正弦、方波、脈沖)或自定義波形，用于激勵被測電路。

　　6.數字電壓表 (DVM)/頻率計

　　●功能：實時顯示電壓(真有效值)、頻率、周期等參數，簡化基礎測量。

　　二、應用場景

　　●無線嵌入式系統設計

　　.調試WiFi/藍牙模塊與MCU的交互：同步查看SPI控制信號、電源噪聲和射頻發射頻譜，解決通信失敗或靈敏度問題。

　　.驗證射頻電路性能：測量發射機輸出功率、頻譜掩模合規性、本振泄漏。

　　2.電源完整性分析

　　●關聯開關電源的開關噪聲(時域) 與傳導/輻射EMI(頻域)，優化濾波設計。

　　●測量動態負載下的電源瞬態響應和紋波。

　　3.高速數字系統調試

　　●分析高速串行總線(如DDR、PCIe)信號完整性(眼圖、抖動)。

　　●定位數字信號串?dāng)_導致的輻射超標(結合近場探頭)。

　　4.EMI/EMC預測試

　　●快速掃描電路板的輻射熱點，識別噪聲源(時鐘、開關電源)，減少正式EMC測試失敗風險。

　　5.物聯網設備開發

　　●同時監測傳感器數據(模擬)、MCU通信(數字)、無線傳輸(RF)，驗證端到端行為。

　　三、高級分析工具

　　●高級觸發：

　　邊沿、脈寬、邏輯、串行協議、射頻功率/頻率模板觸發等。

　　●自動測量與波形運算：

　　30+種參數自動測量(上升時間、RMS、FFT幅值等)，支持?jǐn)?shù)學通道運算。

　　●FFT分析：

　　高分辨率FFT用于模擬信號的頻域分析(如振動分析、音頻諧波失真)。

　　●眼圖與抖動分析(選配)：

　　支持高速串行信號的眼圖模板測試和抖動分解(TIE、Rj/Dj)。

　　●電源分析套件(選配)：

　　自動計算開關損耗、導通損耗、諧波、功率質量(PF, THD)等。

　　四、何時需要泰克MDO4104C混合域示波器?

　　該儀器是解決跨域交互問題的終極工具，特別適用于：

　　●射頻與數字/模擬系統共存的設計(如無線通信模塊、雷達、物聯網設備)。

　　●EMI/噪聲溯源等復雜故障排查。

　　●減少測試臺設備數量，提升調試效率(一臺替代示波器+頻譜儀+邏輯分析儀+協議分析儀)。

　　若您的設計僅涉及純數字或低頻模擬信號，中端示波器可能更經濟;但若涉及射頻、高速數字與電源的協同設計，MDO4104C的混合域能力將成為關鍵生產力工具。
