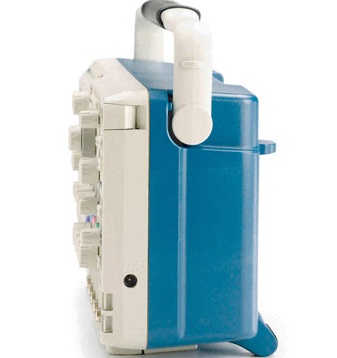

泰克(Tektronix)的 MSO/DPO2000 系列混合信號示波器 結合了數字存儲示波器(DSO)、邏輯分析儀和協議分析儀的功能，廣泛用于嵌入式系統設計、電源電子、通信設備開發等領域。其核心測試功能覆蓋從基礎波形觀測到復雜信號分析的多樣化需求，以入門級的價格帶給您高級調試功能。由于多達 20 條通道，您只需一臺設備即可分析模擬和數字信號。再結合自動串行和并行總線分析、FilterVu? 低通濾波器和創新的 Wave Inspector? 控件，MSO/DPO2000B 系列為您提供多功能工具，簡化和加快復雜設計的調試工作。所有示波器均提供 5 年保修。

　　以下是其主要測試功能詳解：

　　一、基礎波形測試功能

　　1.多通道信號采集

　　模擬通道：通常提供2或4通道，帶寬覆蓋70 MHz至200 MHz(依型號不同)，采樣率高達1 GS/s，支持高精度捕獲快速瞬態信號。

　　數字通道(MSO型號)：集成8或16路數字邏輯通道(1位垂直分辨率)，同步采集數字信號(如GPIO、控制總線)。

　　2.實時波形顯示

　　數字熒光技術(DPO)：通過多級灰度顯示信號動態特性(如抖動、毛刺)，直觀識別信號異常。

　　長存儲深度：最大可達1 M點/通道，支持長時間記錄信號細節(如瞬態事件、低頻調制)。

　　3.自動參數測量

　　基礎參數：頻率、周期、上升/下降時間、占空比、峰峰值、RMS等30+種自動測量項。

　　統計功能：顯示測量值的最小/最大/平均值及標準差，評估信號穩定性。

　　二、高級觸發與分析功能

　　1.智能觸發模式

　　邊沿觸發：支持上升沿、下降沿及窗口觸發。

　　脈寬觸發：捕獲異常脈沖(如過窄或過寬的脈沖)。

　　邏輯觸發：基于數字通道的組合邏輯條件(如AND/OR/NAND)觸發采集。

　　序列觸發：多級觸發條件組合(如“先滿足A條件，再滿足B條件”)。

　　2.混合信號同步分析

　　模擬+數字信號關聯：同步顯示模擬信號(如傳感器輸出)與數字信號(如MCU控制邏輯)，調試嵌入式系統時序問題。

　　時間關聯視圖：通過時間標簽精確對齊模擬、數字及協議數據，快速定位跨域故障。

　　3.FFT頻譜分析

　　頻域分析：將時域信號轉換為頻譜，識別噪聲、諧波或振蕩問題(如電源紋波、時鐘抖動)。

　　窗函數選擇：支持Hanning、Flat Top等多種窗函數，優化頻譜分辨率。

　　三、電源與功率電子測試

　　1.開關電源分析

　　開關損耗測量：計算MOSFET的導通/關斷損耗，優化電源效率。

　　紋波與噪聲：通過高分辨率模式(Hi-Res)捕捉低頻紋波和高頻噪聲。

　　2.電機驅動測試

　　PWM信號分析：測量占空比、頻率及死區時間，驗證驅動邏輯安全性。

　　三相不平衡檢測：多通道同步分析三相電壓/電流波形。

　　3.浪涌與瞬態保護

　　瞬態捕獲：利用分段存儲模式記錄突發的電壓尖峰或電流沖擊。

　　四、典型應用場景

　　●嵌入式系統調試：同時觀測MCU的模擬傳感器輸入與SPI控制信號，解決時序沖突問題。

　　●電源設計驗證：分析DC-DC轉換器的開關波形，優化效率與EMI性能。

　　●工業通信故障排查：解碼CAN總線數據，定位通信超時或數據錯誤原因。

　　●教育實驗：用于電子電路課程，演示RC電路響應、數字門電路邏輯等。

　　泰克MSO/DPO2000系列憑借其混合信號能力、協議解碼及豐富的觸發功能，成為中小型項目開發、教育實驗和產線測試的理想工具，尤其適合需要同時處理模擬與數字信號的跨領域應用場景。
