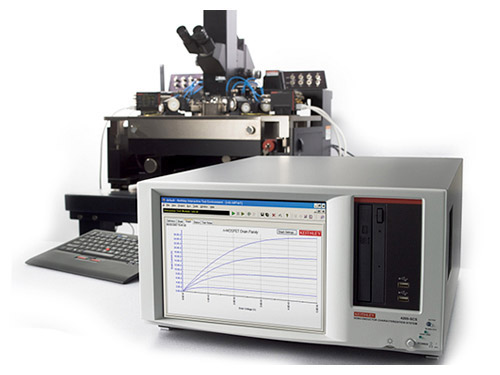

泰克4200-SCS 是一個模塊化、完全集成的參數分析儀，用于執行材料、半導體器件和流程的電氣檢定。從基本的 I-V 和 C-V 測量掃描到先進的超快脈沖式 I-V、波形捕獲和瞬態 I-V 測量，4200-SCS 為研究人員或工程師提供設計、開發或生產所需的關鍵參數。
半導體測試系統泰克4200-SCS 參數分析儀適用于材料和設備電氣檢定的全面解決方案。
泰克4200-SCS參數分析儀是一款專為半導體器件和材料研發設計的綜合測試系統，具備高精度、模塊化擴展和多參數集成分析能力，廣泛應用于微電子、納米技術及材料科學領域。
一、基礎電氣特性測試
電流-電壓(I-V)測試
功能：測量器件的直流特性，包括二極管、晶體管、MOSFET的閾值電壓、漏電流等。
精度：電流分辨率達0.1fA(飛安級)，電壓控制精度±0.05%
應用：評估晶體管導通特性、光伏器件效率分析
電容-電壓(C-V)測試
范圍：1kHz-10MHz頻率掃描，電容測量范圍1pF至1μF
技術：高頻C-V分析MOS界面陷阱密度，摻雜濃度分布
案例：檢測DRAM存儲單元氧化層缺陷
電阻率與霍爾效應測試
配置：搭配四探針模塊，支持Van der Pauw法
參數：載流子濃度(10¹⁰~10²⁰ cm⁻³)、遷移率(0.1~10⁶ cm²/V·s)
二、動態與脈沖測試
三、先進材料與器件分析
納米器件測試
探針臺集成：支持4英寸晶圓直接測試，最小接觸點間距5μm
功能：碳納米管場效應晶體管(CNT-FET)跨導分析
光電特性測試
模塊：集成光源(波長365-1550nm)與光功率計
應用：太陽能電池量子效率(QE)測量、光探測器響應度標定
鐵電材料測試
技術：極化-電場(P-E)回線測量，頻率0.01-1kHz
參數：剩余極化強度(Pr)、矯頑場強(Ec)
四、系統擴展與自動化
模塊化架構
可選模塊：
4225-PMU(超快脈沖單元)：上升時間<10ns
4225-RPM(遠程放大器/開關)：擴展至40通道
組合能力：最多可配置10插槽主機，同步控制多個測試單元
軟件平臺
Clarius Suite：
圖形化測試流程設計，支持Python腳本擴展
實時數據顯示與SPICE模型參數提取(BSIM4/PSP)
合規性：符合ISO 17025校準標準，數據可追溯
多環境測試
溫控集成：連接探針臺實現-55℃~300℃變溫測試
真空環境：支持10⁻⁶ Torr真空腔體下的器件特性分析
五、典型行業應用
應用建議：
研發場景：優先配置4225-RPM+4225-PMU模塊，實現納米器件多參數耦合分析
產線測試：選用預編譯測試庫(如JEDEC標準)，結合KLARF格式數據輸出
學術研究：利用Python API開發定制化測試協議(如神經形態器件突觸特性模擬)
數據價值：使用4200-SCS可縮短新型半導體器件研發周期30%~50%，通過高精度測試避免因設備誤差導致的重復流片，單項目節約成本可達百萬美元級。
