泰克MSO示波器具有一種專門的觸發模式，旨在自動捕獲每個建立和/或保持時間違規。建立和保持時間觸發器測量時鐘信號與數據信號(或某些MSO上的數據信號)之間的時間關系，并在建立時間或保持時間低于規范時捕獲信號。這種功能簡化了調試工作，還可以用于設計的無人值守監控。

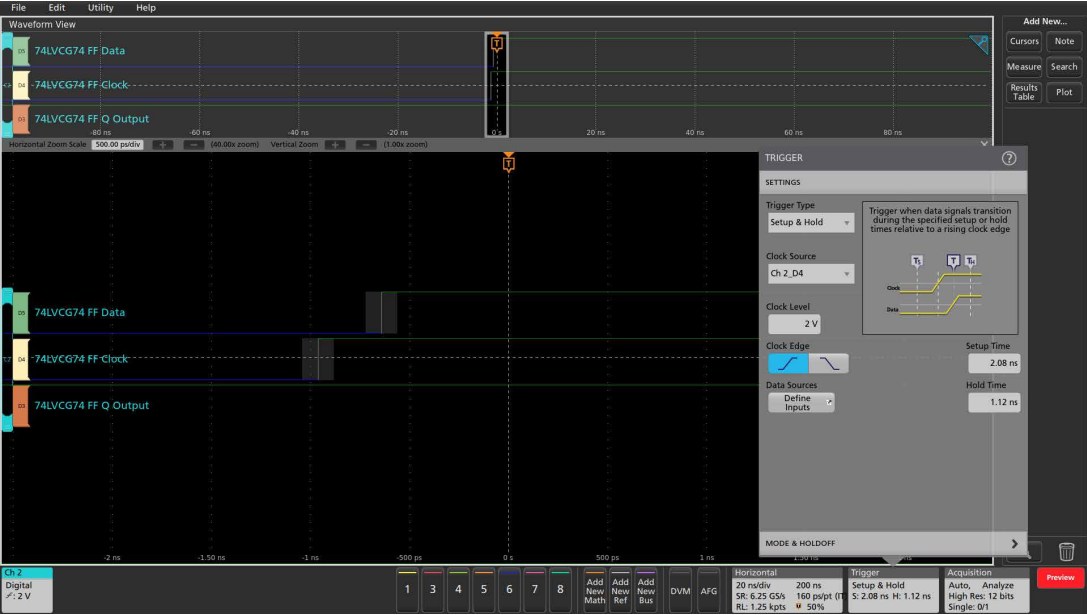

　　在查閱74LVCG74組件數據表后，將建立和保持時間觸發參數分別設置為2納秒和1納秒，以捕獲任何違規情況，如圖1所示。MSO會自動觸發在第一個違反指定參數的輸入條件上。

　　圖1.在74LVCG74觸發器上的自動建立和保持時間違規觸發捕獲了許多錯誤。

　　在上一個例子中，建立和保持觸發器用于觸發觸發器的輸入。另一種方法是觸發設備輸出的信號錯誤，并捕獲輸入信號進行分析。

　　在下一個例子中，一個基于74LS74低功耗肖特基TTL技術的舊設計出現了間歇性錯誤。高電平的最低輸出電壓為2.4V，因此所有高電平輸出信號應至少達到該電壓。該設計基于20MHz時鐘(周期50ns)，因此所有輸出脈沖的寬度應至少達到這個周期的一半。

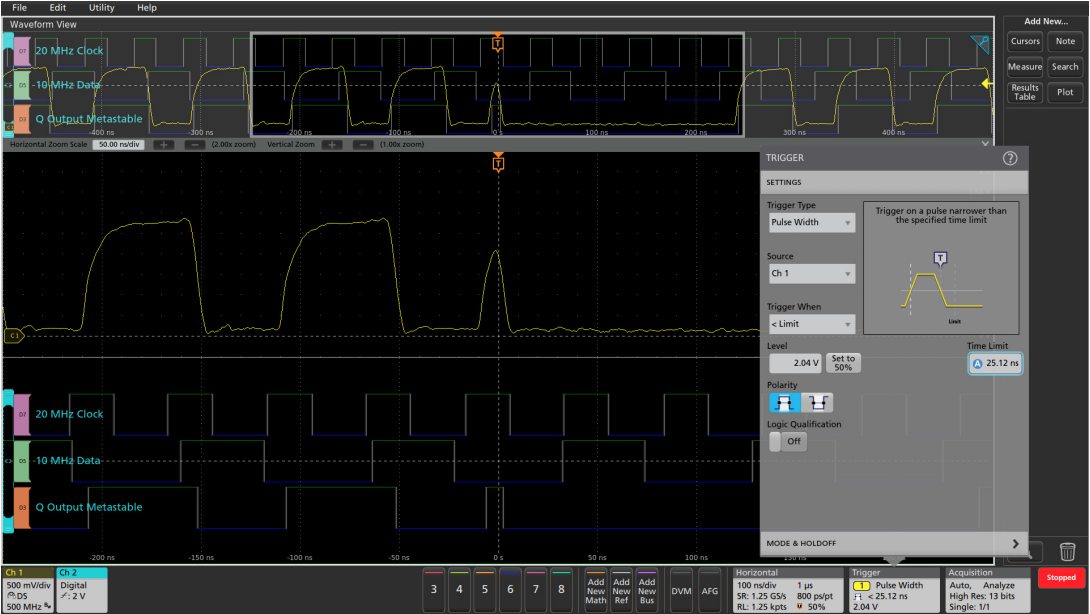

　　掌握這些信息后，示波器可以快速確定輸出信號是否按預期工作，并在不正常時捕獲輸入和輸出信號。圖2顯示了脈沖寬度觸發器捕獲到的一個窄脈沖故障，即脈沖寬度小于該設計預期的最小脈沖寬度的一半。

圖2.窄脈沖觸發器輕松捕獲了74LS74觸發器輸出上的低幅度窄脈沖。

　　不僅僅是在觸發器的輸出上出現了間歇性故障，一些故障還表現出低幅度。圖3顯示了一個窄脈沖觸發器捕獲到的低幅度脈沖，這些脈沖不符合組件的規范。

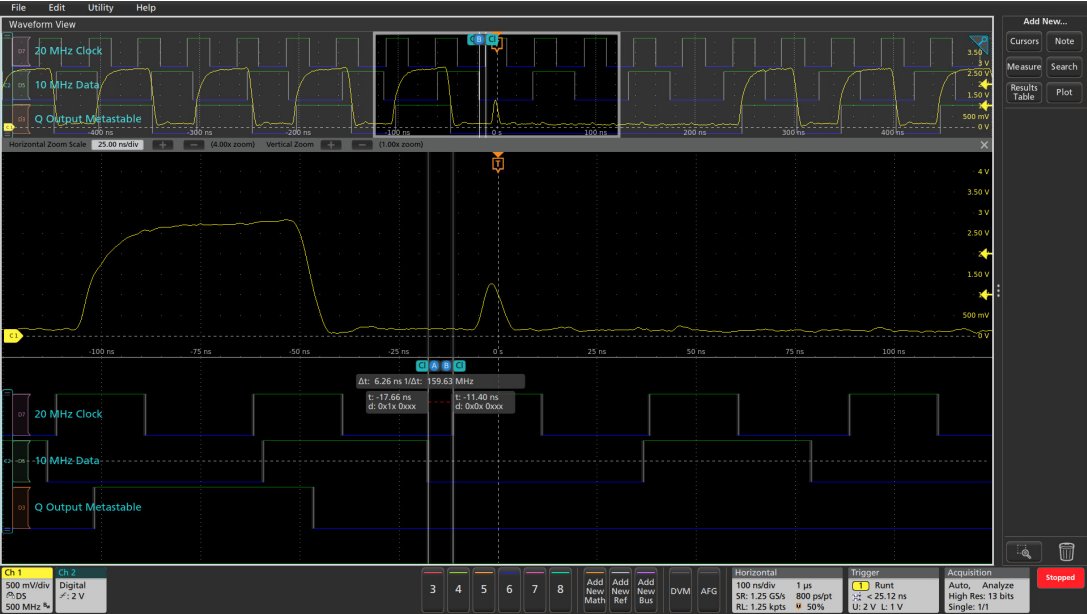

圖3.在74LVCG74觸發器上的建立時間違規觸發的光標測量。

　　使用這些觸發設置中的任何一個，您都可以捕獲輸入和輸出信號。圖3顯示了使用光標進行的建立時間測量，清晰地指示了建立時間違規(大約6ns，遠低于20ns的最小值)�；旌闲盘柺静ㄆ鹘Y(jié)合了基本的邏輯分析儀功能和示波器的模擬信號分析功能。

　　泰克TektronixMSO和MDO系列包括建立和保持時間觸發、脈沖觸發以及高分辨率數字采樣，以便于快速數字調試。
