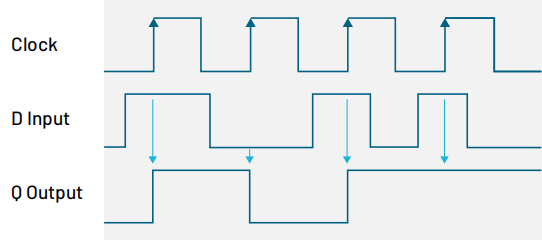

泰克TektronixMDO或MSO系列示波器最簡單的同步邏輯器件是觸發器。D輸入的邏輯狀態只有在時鐘上升沿之后(經過D觸發器傳播延遲后)才會出現在Q輸出上。MSO是驗證觸發器工作狀態和調試數字電路的理想工具。

　　觸發器行為示例

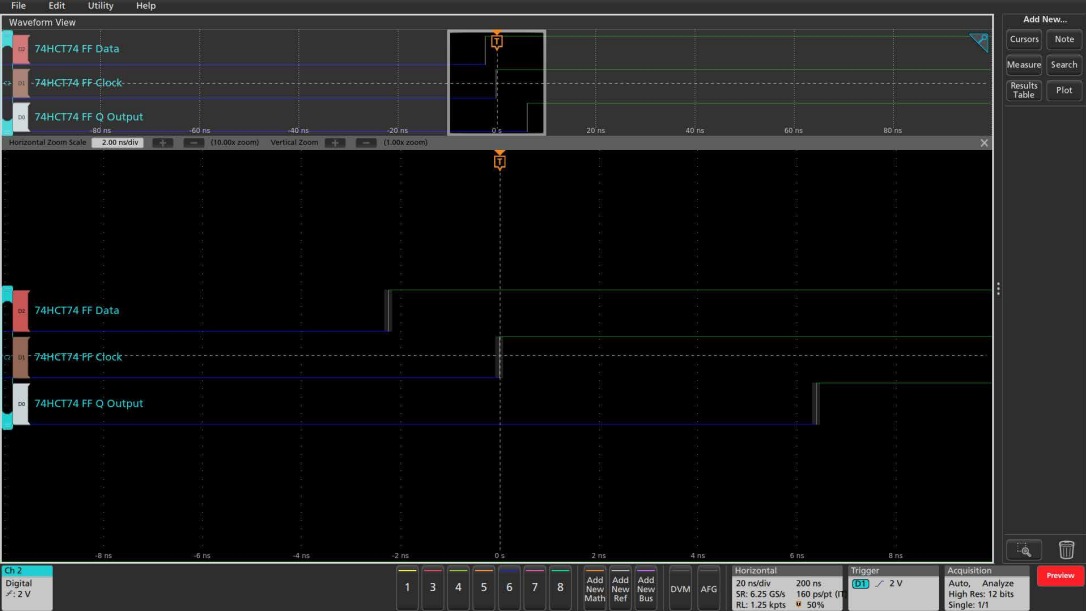

　　乍一看，如圖1所示，觸發器似乎按預期工作。數據信號在時鐘上升沿之前已經穩定了幾納秒，并且在時鐘邊沿之后保持穩定了幾納秒。從時鐘邊沿到Q輸出的傳播延遲大約是6納秒。

　　圖1.這個74HCT74觸發器看起來按預期工作。

　　圖2.74HCT74觸發器上的建立時間違規導致Q輸出未改變。

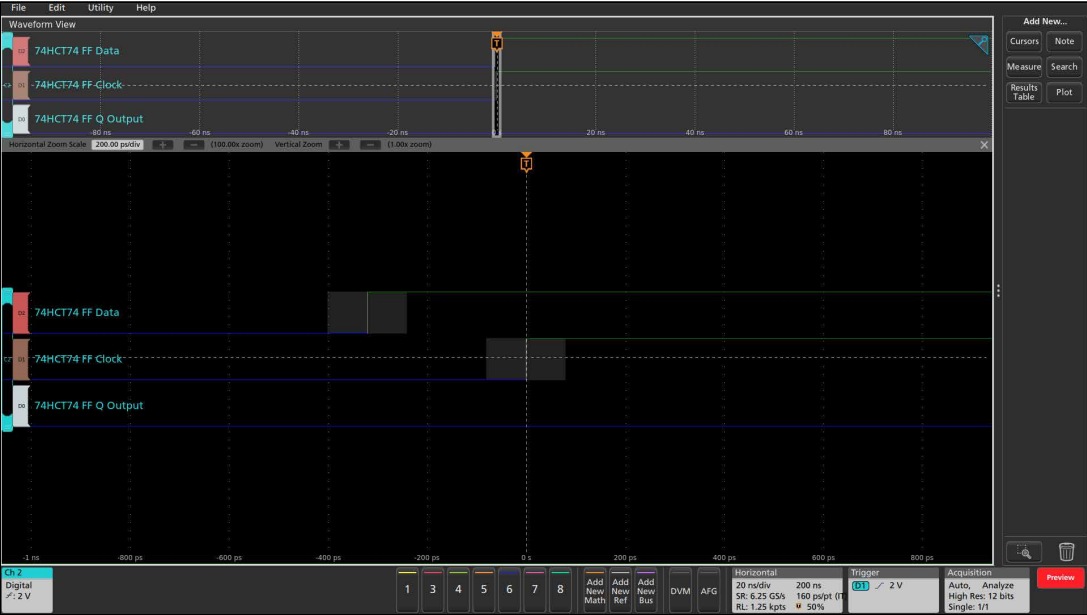

　　在圖2中，數據信號在時鐘邊沿之前僅300ps發生變化，遠低于15ns的建立時間規范——這是一個建立時間違規。注意，Q輸出沒有如預期那樣改變狀態。

　　注意圖2中信號過渡周圍的灰色區域。MSO顯示這些區域以指示與數字采樣率相關的時間不確定性。

　　圖3.74HCT74觸發器上的保持時間違規導致Q輸出未改變。

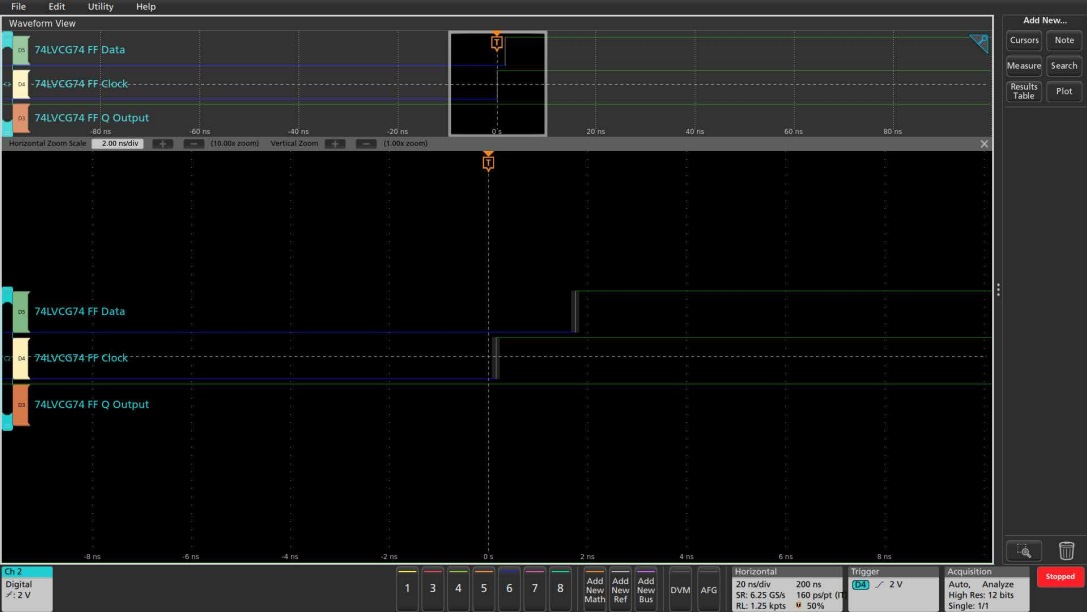

　　圖3顯示了一個數據信號在時鐘邊沿后大約300ps發生變化的實例。這遠低于3ns的保持時間規范——這是一個保持時間違規。再次注意，Q輸出沒有如預期那樣改變狀態。
