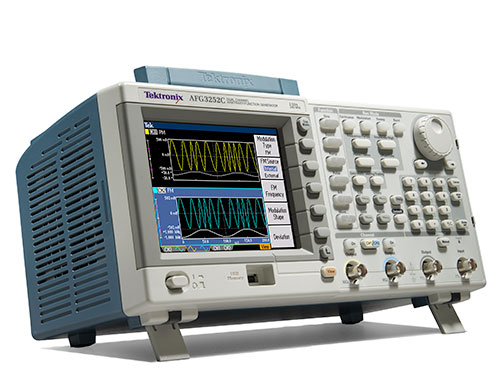

泰克AFG3000 任意波形函數發生器無可比擬的性能、多功能和易用性。 如今的設計通常非常復雜，在測試中需要多種激勵信號。

　　泰克AFG3000C 系列任意函數發生器具有 12 種標準波形、任意波形功能和信號損傷選項，一臺設備可支持多種應用需要。同類最佳性能保證信號得到準確復現。AFG3000C 系列任意函數發生器具有大顯示器和 25 個快捷鍵，簡單易學，使用方便。

　　泰克AFG3000系列任意波形函數發生器(Arbitrary Function Generator)是一款高性能信號源，主要用于生成標準波形、自定義波形及復雜調制信號，廣泛應用于電子設計、通信測試、傳感器激勵等領域。雖然其主要功能是信號生成，但其靈活的信號配置和附加功能使其在測試系統中扮演關鍵角色，以下是其核心分析測試功能及應用場景：

　　1. 基本波形生成與測試

　　●標準波形：

　　支持生成 正弦波、方波、脈沖波、三角波、鋸齒波 等基礎波形，頻率范圍覆蓋 1μHz 至 240MHz(具體取決于型號)，用于電路頻率響應測試、濾波器特性驗證等。

　　●高精度參數控制：

　　可精確調節幅度(±5V至±10V)、頻率、相位、占空比(如脈沖波0.1%~99.9%)，適用于校準傳感器或測試儀器的輸入靈敏度。

　　2. 任意波形生成(ARB)

　　●自定義波形編輯：

　　通過內置編輯器或配套軟件(如TekBench/Waveform Builder)創建任意波形(如非周期信號、噪聲疊加、故障模擬信號)，用于仿真真實環境下的復雜信號場景(如電源瞬態干擾、生物醫學信號模擬)。

　　●波形存儲與回放：

　　提供高達 16 GS/s(AFG31000系列)的采樣率，支持長存儲深度(16 Mpts)，可精確復現高頻瞬態信號或通信協議波形(如QAM、OFDM)。

　　3. 調制與掃頻功能

　　●調制模式：

　　支持 AM/FM/PM/ASK/FSK/PSK 等調制類型，用于測試通信系統解調性能或射頻組件(如混頻器、放大器)的線性度。

　　●頻率/幅度掃描：

　　可設置線性或?qū)��?shù)掃頻，快速評估器件(如濾波器、天線)的帶寬特性或諧振頻率。

　　4. 脈沖與數字信號測試

　　●可變邊沿時間：

　　脈沖波支持 ≤5 ns 的快速上升/下降時間，用于測試高速數字電路的時序容限或觸發邏輯門限。

　　●突發模式(Burst)：

　　生成指定周期數的脈沖串，模擬雷達信號或數字通信中的突發數據傳輸場景。

　　5. 諧波與失真分析輔助

　　●多諧波合成：

　　疊加多個諧波分量生成復雜波形，用于測試音頻設備的總諧波失真(THD)或電源的諧波抗擾度。

　　●直流偏置疊加：

　　在交流信號中疊加直流分量，模擬傳感器供電環境或測試放大器的偏置穩定性。

　　6. 同步與觸發功能

　　●外部觸發輸入/輸出：

　　與其他設備(如示波器、功率分析儀)同步，實現多儀器聯合測試(如功率器件動態特性測試)。

　　●門控信號生成：

　　根據外部觸發信號啟停波形輸出，用于時序敏感的自動化測試系統。

　　7. 應用場景示例

　　通信系統測試：生成5G/Wi-Fi調制信號，驗證接收機靈敏度。

　　電源測試：模擬電壓跌落、浪涌等異常工況，測試電源管理IC的響應。

　　傳感器激勵：輸出低頻正弦波激勵壓電傳感器，測量其頻率響應。

　　教育實驗：生成可控故障信號，供學生練習電路故障診斷。

　　泰克AFG3000 任意波形函數發生器型號

　　泰克AFG3000 任意波形函數發生器型號有：AFG3252C、AFG3152C、AFG3102C、AFG3151C、AFG3011C、AFG3052C、AFG3051C、AFG3022C、AFG3021C。
