泰克TSG4100A是一款高性能射頻矢量信號發生器，具備寬頻段、高精度調制和靈活的信號生成能力，適用于多種復雜射頻系統的研發、驗證與生產測試。以下是其典型測試應用場景：

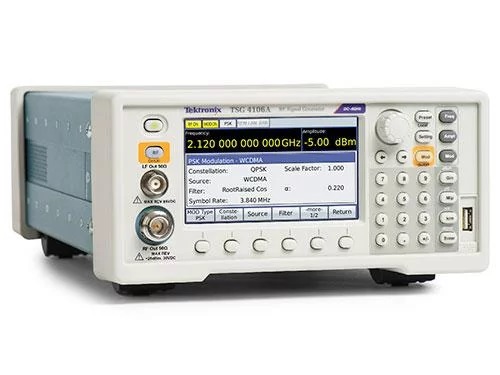

 泰克TSG4100A 射頻矢量信號發生

　　一、核心功能與參數

　　1.頻率范圍：100 kHz 至 12.75 GHz，覆蓋Sub-6GHz及部分毫米波頻段。

　　2.調制帶寬：支持高達160 MHz的調制帶寬，滿足5G NR、Wi-Fi 6E等寬帶信號生成需求。

　　3.輸出功率范圍：-120 dBm 至 +25 dBm，支持微小信號模擬及高功率輸出場景。

　　4.調制精度：EVM(誤差矢量幅度)低至0.4%(典型值)，適合高精度通信系統測試。

　　5.信號格式支持：

　　●數字調制：QPSK、QAM(16/64/256)、OFDM、π/4-DQPSK等。

　　●通信標準：5G NR、LTE-A、WLAN(802.11a/b/g/n/ac/ax)、藍牙、ZigBee等。

　　●自定義波形：支持用戶導入IQ數據或通過MATLAB生成復雜波形。

　　二、典型測試應用場景

　　1. 無線通信系統研發與驗證

　　●5G NR設備測試：

　　.生成FR1(Sub-6GHz)頻段的5G NR信號，驗證基站或終端接收機的解調性能(如EVM、ACPR)。

　　.模擬多載波聚合(CA)和Massive MIMO場景，測試系統容量與抗干擾能力。

　　●Wi-Fi 6/6E與藍牙測試：

　　.生成OFDMA和1024-QAM調制信號，驗證接入點(AP)的吞吐量及多用戶并發性能。

　　.模擬藍牙BLE跳頻信號，測試設備在復雜頻譜環境下的連接穩定性。

　　2. 雷達與衛星通信測試

　　●雷達信號模擬：

　　.生成線性調頻(LFM)、相位編碼(Barker碼)等脈沖信號，測試雷達接收機的靈敏度與抗噪性能。

　　.模擬多普勒頻移，驗證動態目標跟蹤算法的準確性。

　　●衛星通信系統：

　　.生成QPSK/8PSK等高階調制信號，測試衛星調制解調器的誤碼率(BER)。

　　.支持L波段、S波段等衛星頻段，用于星載設備的地面驗證。

　　3. 射頻元器件特性測試

　　●放大器線性度測試：

　　.生成雙音信號或多載波信號，測量放大器的1dB壓縮點(P1dB)、三階交調失真(IMD3)。

　　.支持ACPR(鄰信道功率比)測試，評估功放(PA)的頻譜再生特性。

　　●濾波器與混頻器測試：

　　.輸出掃頻信號，分析濾波器的帶內插損、帶外抑制及群時延特性。

　　.生成本振(LO)信號，測試混頻器的轉換損耗與隔離度。

　　4. 接收機性能評估

　　●靈敏度與選擇性測試：

　　.生成低功率信號(接近接收機噪聲底)，測試最小可檢測信號(MDS)及誤碼率(BER)。

　　.模擬帶外干擾信號，驗證接收機的抗阻塞能力。

　　動態范圍測試：

　　通過功率掃描功能，測試接收機在不同輸入電平下的線性響應范圍。

　　5. 物聯網(IoT)與車聯網(V2X)測試

　　●NB-IoT/LoRa設備測試：

　　.生成窄帶物聯網信號，驗證終端設備的低功耗接收性能。

　　.模擬多節點并發場景，測試網關的調度與解調能力。

　　●C-V2X與DSRC測試：

　　.生成車聯網標準信號(如LTE-V、802.11p)，測試車載單元(OBU)的通信可靠性。

　　6. 教育與科研實驗

　　●通信原理演示：通過實時調制參數調整(如滾降因子、符號率)，直觀展示QAM調制過程。

　　●自定義協議開發：支持FPGA或軟件定義無線電(SDR)系統的原型驗證。

　　四、典型應用案例

　　●案例1：某5G基站廠商使用TSG4100A生成256-QAM信號，驗證基帶芯片的EVM性能，確保符合3GPP標準。

　　●案例2：汽車電子實驗室模擬多徑衰落信道，測試V2X模塊在復雜環境下的通信魯棒性。

　　泰克TSG4100A 射頻矢量信號發生器憑借其寬頻段、高精度調制和豐富的信號生成能力，成為無線通信、雷達、衛星、物聯網等領域的核心測試工具，尤其適用于需要復雜信號模擬和高性能驗證的場景。
