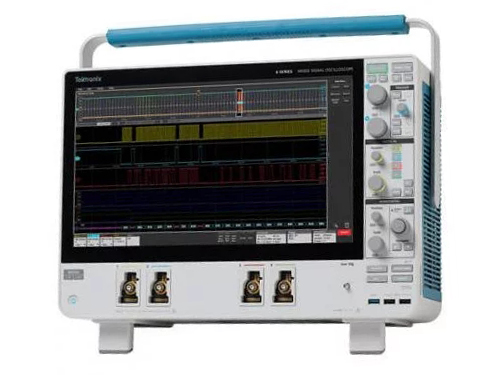

泰克6系列MSO混合域示波器使用 1 GHz 至 8 GHz 的可升級帶寬對現有和未來高速設計進行故障排除和驗證。通過低噪聲和每條通道 25 GS/s 的采樣率進行準確測量，在同時打開多個通道時采樣率也不會下降。

　　泰克6系列MSO(Mixed Signal Oscilloscope)混合域示波器憑借其多域集成、高帶寬、高靈活性和智能化分析功能，在電子設計、調試和驗證中展現顯著優勢。以下是其核心測試功能優勢及典型應用場景：

　　1. 多域同步分析能力

　　混合信號集成

　　FlexChannel技術：每個通道可單獨配置為模擬(1 GHz帶寬)或8路數字邏輯輸入，實現單臺設備同時捕獲模擬信號、高速數字總線(如I2C、SPI、CAN)及數字控制邏輯，無需多臺儀器切換。

　　數字通道高密度：支持最多64路數字通道(需選配)，滿足復雜FPGA或MCU系統的并行信號分析需求。

　　時域與頻域無縫關聯

　　內置頻譜分析儀(選配Spectrum View)，支持時域波形與頻譜(FFT)同步顯示，快速定位信號干擾源或EMI問題(如開關電源紋波導致的諧波輻射)。

　　2. 高性能硬件指標

　　高帶寬與采樣率

　　帶寬范圍 200 MHz至1 GHz，實時采樣率最高 6.25 GS/s(所有通道全開)，精確捕獲高頻瞬態信號(如高速串行總線、射頻脈沖)。

　　低噪聲前端：垂直分辨率達 12位高分辨率模式，適合微小信號測量(如傳感器輸出、低電平電源噪聲)。

　　深度存儲與快速刷新

　　標配存儲深度 62.5 M點/通道(可擴展至250 M點)，支持長時序信號記錄(如協議包完整捕獲)。

　　FastAcq高速波形捕獲：最高 500,000 波形/秒 的刷新率，快速捕捉偶發異常(如毛刺、瞬態故障)。

　　3. 智能化分析與調試工具

　　高級觸發與搜索

　　智能觸發：支持脈寬、欠幅、建立/保持時間、串行協議(USB、PCIe、DDR)等觸發條件，精準隔離故障信號。

　　波形搜索：在長存儲數據中快速定位符合特定條件的事件(如特定數字碼型或模擬閾值跳變)。

　　自動化測量與協議解碼

　　一鍵式眼圖與抖動分析：支持高速串行總線(如USB 3.0、HDMI)的眼圖模板測試，量化信號完整性。

　　實時協議解碼：覆蓋20+種串行協議(I2C、SPI、UART、LIN、CAN FD、FlexRay等)，直接顯示解碼內容與時間戳，加速嵌入式系統調試。

　　電源完整性分析

　　集成開關損耗、諧波分析、環路響應(Bode Plot)工具，支持電源紋波、動態負載響應測試，優化電源設計。

　　4. 多任務協同與擴展性

　　多視圖顯示與分割屏幕

　　支持分屏顯示時域波形、頻譜、協議解碼、統計圖表，實現多維度信號關聯分析。

　　外部設備聯動

　　通過TekVPI接口連接電流探頭、高壓差分探頭或溫度探頭，擴展測試能力(如功率器件熱特性分析)。

　　支持與泰克AFG函數發生器、DMM萬用表聯動，構建自動化測試系統。

　　軟件生態兼容

　　支持 TekScope PC軟件，在PC端離線分析波形數據;

　　導出數據至MATLAB、Python或Excel，進行定制化算法處理。

　　泰克6系列MSO通過多域集成、高精度硬件與智能化軟件的組合，顯著提升了復雜電子系統的調試效率，尤其適合需要同時應對模擬、數字與射頻挑戰的研發場景。其優勢在于將傳統需多臺設備完成的任務整合至單一平臺，降低系統復雜度并加速問題定位。對于追求高性價比與多功能集成的用戶，該系列是替代高端示波器與邏輯分析儀的理想選擇。

　　咨詢泰克6系列MSO混合域示波器價格，請聯系泰克示波器代理商，泰克示波器華南地區代理商廣州美達克數據科技18928764315!
