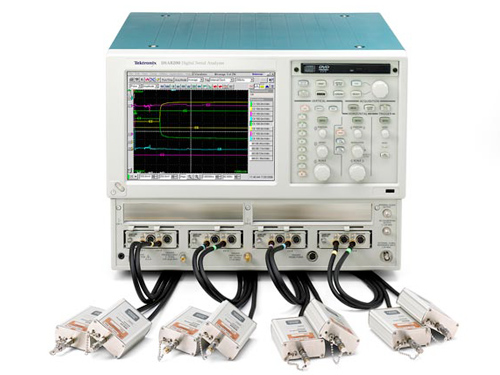

泰克DSA8300數字采樣示波器提供了小于 100 fs 的本底抖動，可以實現異常準確的器件檢定，全面支持光通信標準、時域反射計和 S 參數。DSA8300 數字采樣示波器為 155 Mb/s 至 40 Gb/s 及更高速率的數據通信提供了完整的高速物理層測試平臺。

　　泰克DPS8300數字采樣示波器是一款面向高速光通信、先進半導體研發和高精度信號分析的高端測試設備，憑借其超高帶寬、低噪聲設計和多通道同步能力，廣泛應用于復雜信號的捕獲、分析和驗證。以下是其核心測試功能及典型應用場景：

　　一、高速光通信測試

　　光模塊性能驗證

　　光信號參數測量：支持光調制幅度(OMA)、消光比(ER)、光信噪比(OSNR)等關鍵指標分析。

　　眼圖測試：生成高速光信號(如100G/400G PAM4)的眼圖，評估信號完整性(抖動、噪聲裕量)。

　　誤碼率(BER)關聯：結合誤碼儀，分析眼圖張開度與系統誤碼率的關系。

　　相干光通信分析

　　DP-QPSK/16-QAM解調：支持復雜調制格式的星座圖、相位噪聲和偏振態分析。

　　光鏈路損傷診斷：定位色散、非線性效應等對信號質量的影響。

　　二、高速電信號測試

　　高速串行接口驗證

　　PCIe/USB/以太網：分析PCIe Gen5/6、USB4、800G以太網等接口的時序、抖動(TJ/RJ/DJ)和協議一致性。

　　SerDes性能測試：捕獲高速串行信號(56Gbps+)，支持均衡(CTLE/DFE)和預加重/去加重效果評估。

　　時域反射測量(TDR/TDT)

　　阻抗分析：通過TDR測量PCB傳輸線阻抗連續性，定位阻抗突變點(如過孔、連接器)。

　　插入損耗/回波損耗：結合TDT分析高速通道的S參數特性。

　　電源完整性測試

　　PDN阻抗分析：測量電源分配網絡的阻抗曲線，評估去耦電容設計效果。

　　電源噪聲與紋波：檢測高速芯片供電的瞬態噪聲和低頻紋波(需配合高靈敏度探頭)。

　　三、高精度時頻域分析

　　抖動與相位噪聲測量

　　時鐘信號分析：量化時鐘源的周期抖動(PJ)、隨機抖動(RJ)和相位噪聲(Phase Noise)。

　　PLL性能評估：分析鎖相環的鎖定時間、頻偏及穩定性。

　　頻譜分析(FFT)

　　雜散信號檢測：識別信號諧波、開關電源噪聲或EMI干擾頻率。

　　寬帶信號分解：分析復雜調制信號的頻譜成分(如OFDM子載波)。

　　四、多通道同步測試

　　并行總線分析

　　DDR/LPDDR驗證：多通道同步捕獲地址線、數據線時序，驗證Setup/Hold時間、寫均衡等參數。

　　高速ADC/DAC測試：同步分析模擬輸入與數字輸出的動態性能(如ENOB、SFDR)。

　　MIMO系統調試

　　多天線信號同步：支持4通道以上同步采集，分析MIMO系統通道間延遲與相位一致性。

　　五、光與電信號混合測試

　　光電聯合調試

　　光接收機測試：同時測量光輸入(通過光探頭)與電輸出信號，驗證TIA(跨阻放大器)響應。

　　光發射機驅動分析：關聯激光器驅動電流(電信號)與輸出光功率(光信號)。

　　硅光芯片特性分析

　　光波導損耗測量：結合可調激光源，分析硅光芯片的插入損耗與波長依賴性。

　　六、核心硬件與軟件功能

　　超高帶寬與采樣率

　　支持70 GHz以上帶寬(依賴模塊配置)，采樣率可達200 GS/s，可捕獲亞皮秒級瞬態信號。

　　低噪聲前端設計

　　垂直靈敏度低至1 mV/div，適用于微弱信號測量(如傳感器輸出、低功耗射頻)。

　　模塊化擴展

　　可選配光模塊(如80C10B)、電模塊(如80E10)及TDR模塊，靈活適配不同測試需求。

　　高級分析軟件

　　DPOJet：專業抖動、眼圖和時序分析工具。

　　Optical Analysis Suite：光信號調制格式解調與參數提取。

　　SignalVu-PC：矢量信號分析與頻譜處理。

　　七、典型應用場景

　　數據中心：400G/800G光模塊研發與生產測試。

　　半導體廠商：高速SerDes IP驗證、硅光芯片特性分析。

　　航空航天：雷達系統射頻前端信號完整性測試。

　　科研機構：量子通信、太赫茲技術等前沿領域信號捕獲。

　　八、優勢與局限性

　　優勢：

　　超高帶寬：覆蓋毫米波、光通信等高頻需求。

　　多域聯動：支持光、電信號混合測試，提供端到端分析能力。

　　低噪聲高精度：適合高靈敏度測量場景(如低功耗IoT設備)。

　　局限性：

　　成本高昂：高端配置價格遠超普通示波器，適合預算充足的研發環境。

　　復雜度高：需專業培訓才能充分發揮其高級功能。

　　選型建議

　　光通信測試：優先選配高帶寬光模塊(如80C10B)及相干解調軟件。

　　高速電信號：選擇高采樣率電模塊(如80E10)和TDR配件。

　　多通道同步：確保主機支持多模塊插槽(如DSA8300 8槽機型)。

　　泰克DSA8300憑借其多模態測試能力和行業領先的精度，成為高速通信、先進半導體和前沿科研領域的核心工具。
