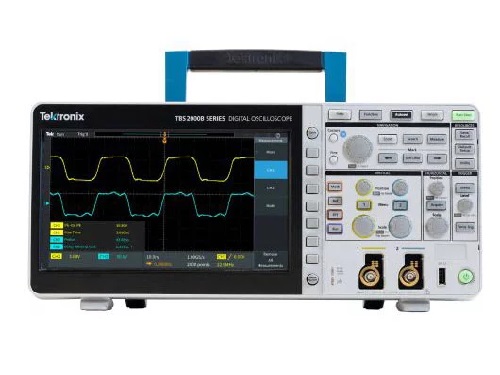

新款泰克TBS2000B示波器適合執行示波器的重要工作：查看和測量信號。利用其更大的 9 英寸顯示屏可以查看更多信號，該顯示屏具有 15 個水平格，可提供更長的每屏幕時間以及 5M 記錄長度，從而捕獲長時間窗口。利用易操作的光標和強大的 32 種自動測量功能測量更多信號。利用 Wi-Fi 連接和 100-BaseT 以太網端口共享更多信號。這款實惠的示波器可提供您需要的性能。
泰克TBS2000B系列示波器是一款面向教育、基礎研發和工業維修的入門級數字存儲示波器，憑借其簡潔的操作界面、可靠的性能和較高的性價比，廣泛應用于中低速信號的捕獲與分析。以下是其主要應用場景及典型測試案例：
一、基礎電子電路測試
信號波形觀測
模擬信號：測量正弦波、方波、三角波等基礎波形的幅度、頻率、周期、占空比等參數。
數字信號：捕獲微控制器(如Arduino、STM32)的GPIO信號、PWM波形、UART/I2C/SPI通信時序。
電源電路測試
開關電源分析：檢測DC-DC轉換器的輸出電壓紋波、開關噪聲、啟動瞬態過程。
線性電源驗證：測量穩壓芯片(如LM7805)的輸出穩定性及負載調整率。
傳感器信號分析
溫度/壓力傳感器：觀察模擬傳感器輸出的電壓變化(如熱電偶、應變片信號)。
數字傳感器：解碼SPI/I2C接口的傳感器數據(如加速度計、陀螺儀)。
二、教學與實驗
電子實驗教學
電路特性驗證：演示RC濾波電路、運算放大器電路的頻率響應及相位變化。
信號調制解調：觀察AM/FM調制波形，分析載波與調制信號的關系。
故障診斷訓練
模擬電路故障：設置故意損壞的電路(如斷路、短路)，通過波形異常定位故障點。
數字邏輯錯誤：檢測邏輯門電路輸出與預期的電平是否匹配(如與門、或門)。
四、嵌入式系統開發
MCU/DSP信號驗證
時鐘信號：測量晶振輸出頻率穩定性及上升/下降時間。
ADC/DAC性能：觀察模擬-數字轉換的線性度及量化誤差。
低功耗設備測試
休眠模式喚醒：捕捉中斷觸發信號(如按鍵、傳感器中斷)的時序。
電源管理：分析設備在不同工作模式下的電流消耗(需配合電流探頭)。
五、音頻與射頻基礎測試
音頻信號分析
放大器輸出：測量音頻功放的失真度、頻率響應(結合信號發生器)。
麥克風信號：觀察聲波轉換后的模擬電壓波形。
簡易射頻調試
無線模塊測試：捕獲低頻射頻信號(如315MHz/433MHz遙控器發射波形)。
混頻電路：分析混頻器的輸入/輸出頻率成分(需結合FFT功能)。
六、TBS2000B的核心功能支持
觸發功能
邊沿觸發：捕獲特定電壓跳變的信號(如脈沖上升沿)。
脈寬觸發：隔離異常寬度的脈沖(如毛刺信號)。
自動測量與統計
一鍵參數讀�。鹤詣佑嬎阈盘柕腣pp、RMS、頻率、上升時間等。
統計模式：對多次測量的參數(如周期抖動)進行均值、標準差分析。
FFT頻譜分析
電源噪聲分析：識別開關電源的開關頻率諧波成分。
振動信號頻域觀測：配合傳感器分析機械振動頻率。
數據存儲與共享
波形保存：通過USB接口存儲屏幕截圖或CSV數據，用于實驗報告或后續分析。
遠程控制：通過PC軟件(如TekScope)控制示波器并導出數據。
七、典型應用案例
案例1：在電子實驗室中，學生使用TBS2000B觀察555定時器產生的PWM波形，調整RC參數驗證占空比與頻率的關系。
案例2：維修工程師檢測變頻器輸出異常時，通過示波器發現某相PWM缺失，定位為驅動芯片損壞。
案例3：嵌入式開發者調試STM32的SPI通信，利用觸發功能捕獲到從設備響應超時，修正代碼后通信恢復正常。
八、局限性及注意事項
帶寬限制：TBS2000B的帶寬通常為70MHz~200MHz，不適合測試高頻信號(如GHz級射頻或高速SerDes)。
存儲深度：基礎存儲深度(如5k點)可能限制長周期信號的分析(如長時間串行協議解碼)。
通道數量：大部分型號為2通道，需外接邏輯分析儀進行多路數字信號同步分析。
選型與使用建議
適用場景：適合教育、基礎研發、維修等對成本敏感且信號頻率較低(<100MHz)的場景。
搭配工具：
電壓/電流探頭：擴展測量范圍(如高壓電源測試)。
信號發生器：生成激勵信號進行閉環測試。
邏輯分析儀：補充多通道數字信號分析能力。
TBS2000B憑借其實用性，是電子工程師、學生和技術人員入門及日常調試的理想工具。
