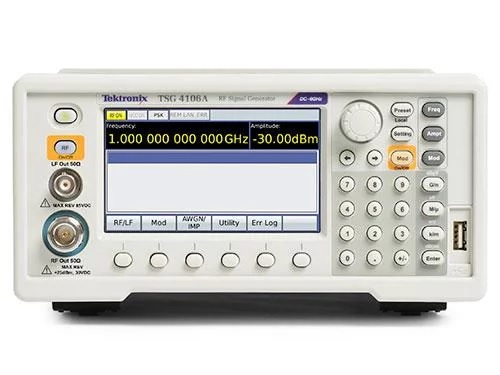

泰克TSG4100A射頻矢量信號發生器是一款高性能儀器，專為復雜射頻信號生成與分析設計，支持廣泛的通信標準、雷達信號模擬及研發驗證需求。其核心功能不僅包括高精度信號生成，還集成了多種分析測試能力，適用于無線通信、航空航天、國防電子等領域。以下是其主要分析測試功能及應用場景：

　　1. 復雜調制信號生成與分析

　　調制格式支持：

　　數字通信標準：5G NR、LTE、Wi-Fi 6/6E(802.11ax)、藍牙、DVB-S2X等。

　　自定義調制：QPSK、QAM(16/64/256)、PSK、FSK、OFDM等，支持用戶自定義符號映射與脈沖成型濾波器。

　　調制質量分析：

　　實時計算EVM(誤差矢量幅度)、頻率誤差、相位誤差、I/Q不平衡等參數，評估信號調制精度。

　　支持CCDF(互補累積分布函數)分析，驗證信號峰均比(PAPR)是否符合系統要求。

　　2. 多通道與MIMO測試

　　多通道同步：

　　支持多臺TSG4100A級聯，生成相位相干的多個獨立通道信號，用于大規模MIMO系統或波束賦形測試。

　　通道間延遲、相位、幅度可編程控制，模擬真實多徑環境。

　　MIMO校準：

　　提供天線陣列校準信號，支持通道間隔離度與相位一致性測試。

　　3. 實時信號生成與動態調整

　　實時波形播放：

　　內置大容量存儲器(如2 GSa波形內存)，支持長序列信號(如雷達脈沖串)的無縫播放。

　　支持動態參數調整(如頻率、功率、調制參數)而不中斷信號輸出。

　　實時衰落模擬：

　　集成多徑衰落模型(如Rayleigh、Rician、3GPP標準信道模型)，模擬移動環境下的信號衰減與多普勒效應。

　　4. 脈沖雷達信號生成與測試

　　脈沖調制功能：

　　生成線性調頻(LFM)、非線性調頻(NLFM)及相位編碼(Barker碼、Frank碼)脈沖信號。

　　支持脈沖寬度、重復頻率、占空比靈活配置，適應不同雷達體制(如FMCW、脈沖多普勒)。

　　脈沖參數分析：

　　測量脈沖上升/下降時間、脈沖頂降、脈內調制線性度，驗證雷達信號質量。

　　5. 數字預失真(DPD)與功放線性化測試

　　功放特性建模：

　　生成高帶寬信號(如160 MHz瞬時帶寬)，結合外部分析儀捕獲功放的AM-AM/AM-PM非線性特性。

　　支持DPD算法驗證，通過預失真波形生成優化功放效率與線性度。

　　ACLR(鄰道泄漏比)測試：

　　生成高PAR信號(如5G NR)，測量功放輸出信號的頻譜再生與鄰道干擾。

　　6. 相位噪聲與頻譜純度優化

　　低相位噪聲輸出：

　　在1 GHz載波、10 kHz偏移時，典型相位噪聲低至-125 dBc/Hz，滿足高靈敏度接收機測試需求。

　　雜散抑制：

　　內置自動電平控制(ALC)與諧波濾波功能，確保輸出信號的頻譜純凈度(雜散<-60 dBc)。

　　7. 誤碼率(BER)與接收機測試

　　數字通信系統驗證：

　　生成帶編碼(如LDPC、Turbo碼)的基帶信號，結合誤碼率分析儀完成接收機靈敏度測試。

　　支持AWGN(加性高斯白噪聲)與干擾信號注入，模擬真實信道條件。

　　極限壓力測試：

　　通過調整信號功率、調制階數或加入多徑干擾，測試接收機的解調性能極限。

　　8. 自定義波形與復雜場景模擬

　　任意波形生成(ARB)：

　　支持導入MATLAB、Python生成的復數I/Q數據，實現超寬帶(UWB)、衛星導航(GNSS)等定制信號模擬。

　　實時插值與采樣率轉換，適應不同帶寬需求(如基帶至射頻直接合成)。

　　復雜場景回放：

　　模擬電子戰環境中的跳頻、擴頻信號，或生成多目標雷達回波信號用于目標識別算法驗證。

　　9. 自動化與系統集成

　　遠程控制與腳本化測試：

　　支持SCPI指令、IVI驅動程序，兼容LabVIEW、Python、C#等開發環境，無縫集成到自動化測試系統(ATE)。

　　提供API函數庫，實現參數批量配置與數據采集。

　　多儀器同步：

　　通過觸發接口(如10 MHz參考、硬件觸發)與頻譜分析儀、示波器等設備同步，完成端到端系統測試。

　　10. 應用場景示例

　　5G基站測試：

　　生成3GPP 5G NR FR1/FR2信號，驗證基站接收機的EVM、ACLR及MIMO性能。

　　衛星通信驗證：

　　模擬DVB-S2X高階調制(256APSK)信號，測試解調器在高斯噪聲與相位噪聲下的魯棒性。

　　汽車?yán)走_(dá)研發：

　　生成77 GHz頻段的FMCW雷達信號(通過上變頻器)，分析距離分辨率與速度模糊特性。

　　技術優勢總結

　　高靈活性：覆蓋6 GHz至44 GHz(型號相關)頻率范圍，支持毫米波應用擴展。

　　高信號質量：低EVM(<0.4% RMS，典型值)、大動態范圍，滿足嚴苛測試需求。

　　快速切換：頻率/功率切換速度達微秒級，適用于跳頻通信與快速掃描測試。

　　泰克TSG4100A射頻矢量信號發生器憑借其全集成化信號生成與分析能力，成為無線通信、雷達系統、航空航天等領域中復雜射頻測試的核心工具，助力用戶高效完成從研發驗證到產線測試的全生命周期需求。
