數字電路和接口在越來越高的時鐘頻率下的表現非常類似于模擬電路。所以，為了確保新設計方案和重新設計的方案中接口的質量，必須引入新的測量方法和測量設備。
當今車輛中的信息娛樂系統需要的功能，只有借助新型高速顯卡和超快內存才能實現。我們所有的數字社交互動信息都經由大型服務器記錄和處理，它們需要快速地從大功率存儲器中調取數據，并傳輸至各下級系統進行處理。
大量的圖像不斷被拍攝，并以高分辨率格式保存，它們在各種情況下被發往AI服務器;先進的算法可快速地處理數據，并輸出優質的結果。
一個典型的AI服務器與其他先進的計算機系統一樣：由一個主板和其他一些先進的組件構成，如：顯卡、硬盤和大量相連的交換機。所有這些設備的連接標準均基于PCI Express(PCIe)。
數字電路的挑戰
然而，處理更高的數據傳輸速率意味著電子系統的開發也需要一步步繼續發展，這也需要非常多的技巧和耐心。復雜且相互關聯的主板系統和增插卡需要仔細拆解為更小的電路，每個子電路都將作為下一階段的目標進行改進，即使整個電路設計已經完成。
隨著對帶寬需求的增加，PCIe Gen4已經在各個市場中取代了上一代技術。與此相適應，開發人員對現行的電路設計進行不斷更新，交流有關走線、布線的建議和準則，以最大程度地減少串?dāng)_或解決因過孔位置不當導致的EMI問題。
這些開發人員往往是探路先鋒，他們持續所面臨的問題是確定潛在的信號衰減可能發生的位置和原因，以及究竟還存在多大的冗余。簡單地將一個插頭換為更實惠的品類、最后關頭因?yàn)榱W(xué)原因或者供應鏈而導致的引線分配的微調、固件或硬件的升級，又或者是生產工藝的任何變化都可能是可怕的噩夢，因?yàn)榻鉀Q這些問題需要花費額外的精力和時間來重新對線路板進行設計。
在主板上應用BIOS更新可以實現與NVMx SSD硬盤間的全速通訊，但也可能引起電氣物理層面上的變化。在固件升級期間，與主板連接且與CPU通信的交換機和計時器的配置可能會發生變化，在變化之后執行“通道容限測試”可能會得到不同的測試結果。抖動限值的改進隨時可能發生，在綜合模擬工具中進行準確建模是在確定對PHY物理層實際產生影響之前的虛擬驗證的關鍵。然而，模擬并不是總能代表真實的情況，所以仍然必須執行物理層面的測試。
低功耗的Gen3和Gen4配置常常被重新設置，以實現潛在的節能配置。即使在對電源電路進行微調時，也應該確保電源重新接通的步驟足夠快，以滿足連接建立時間的要求，因?yàn)閮H僅是增加幾毫秒便可能導致形成一種需要重新驗證的新情況。
然而，在這些場景下，重新對線路設計進行驗證可能并不經濟高效：事實上，對在物聯網/消費者應用中銷售且依舊使用PCIe Gen3連接的非關鍵性低成本產品進行微小的設計變更后重新花費時間進行實驗室驗證可能并不合理。
半導體企業需要遵循復雜的決策路徑，以便針對某設計變更根據經驗作出是否進行新的驗證的判斷。判斷的標準源于風險和成本分析。
在此情況下使用到的測試儀器通常為誤碼率測試儀(BERT)和示波器。這些儀器也在不斷發展，以滿足每一代PCIe標準的要求，但根據用戶的經驗，這些儀器的操作普遍比較有挑戰性。

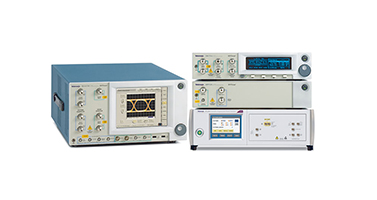

泰克 BERTScope® 和 PatternPro® 系列提供各種信號調節以及 1 至 4 通道 1.5 Gb/s 至 40 Gb/s 的 BER 分析，并可以對業內廣泛的串行通信誤碼率測試儀產品組合進行測試和測量。
按照您的具體測試應用從下表中選擇單通道和多通道誤碼率測試儀。對于需要清潔快速邊沿和多通道生成 (MLG) 的 PRBS 碼型，PatternPro 系列非常適用于進行數據通信測試。
BERTScope 系列可滿足要求精確抖動容限測試、深層損傷測試和深入分析(包括抖動分隔和 PCI Express 測試或 USB 一致性測試)的設計的嚴格要求。通過信號調整和時鐘恢復產品來補充誤碼率分析儀的功能，如下所示：
BERTScope® CR 系列時鐘恢復儀器
具備“黃金 PLL”響應和一致性測量所需的靈活性和準確度，與誤碼率測試儀及采樣示波器結合使用。
BERTScope® DPP 系列數字預加重及 LE 系列線性均衡器
通過增加數量可控的預加重與誤碼率分析儀結合使用，調節測試碼型信號。

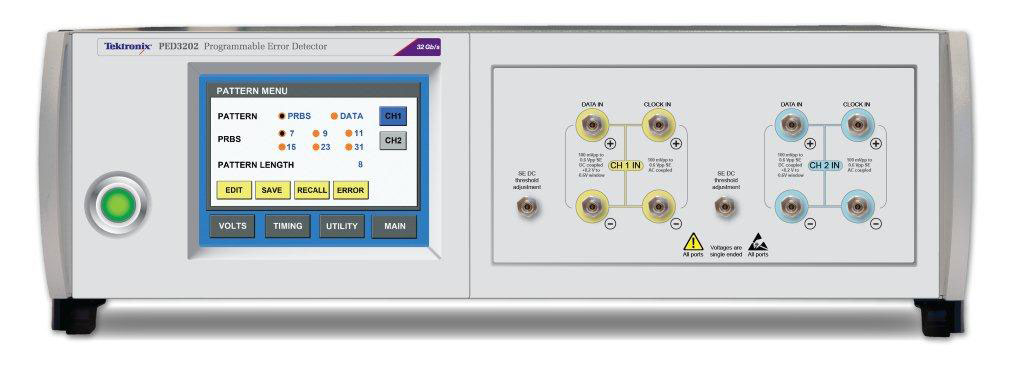

PatternPro PED多通道/多電平錯誤檢測，適用于高級元器件檢定和光數據通信系統測試。
