示波器、探頭的測量能力
2024/12/27  15:33:31

  合適的測量儀器是測試系統能夠獲得精準的測試結果的基礎,主要包括示波器、電壓探頭、電流探頭。我們可以看到一些測試系統在測量儀器選擇上存在很大的問題,例如:

  ● 使用基礎示波器測量高速M(fèi)OSFET、高速IGBT、SiC MOSFET,由于帶寬和采樣率嚴重不足導致測試結果與實際值偏差較大;

  ● 使用ADC位數為8bit的示波器測量高電壓、大電流器件,由于分辨率低導致測量值精度差;

  ● 使用高差分探頭測量驅動波形,導致波形噪聲大、震蕩嚴重;

  ● 使用羅氏線圈測量SiC MOSFET的端電流,由于帶寬嚴重不足導致測試結果與實際值偏差較大。

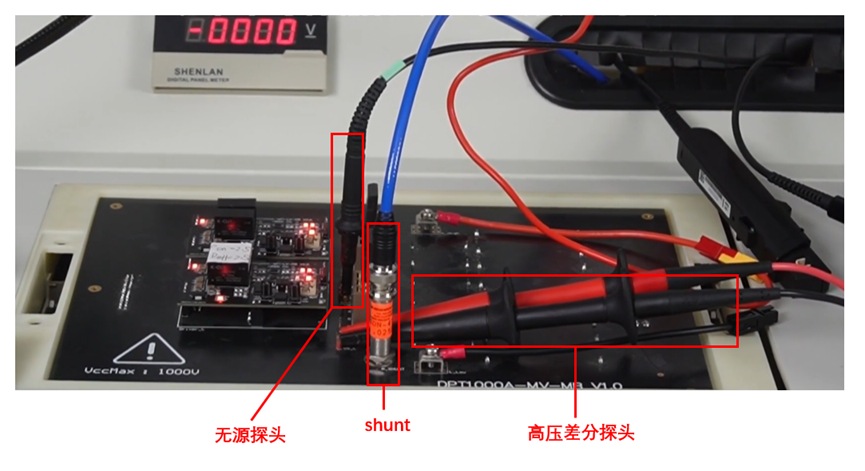

  泰克針對被測信號的特征,在功率器件動態參數測試系統DPT1000A選擇使用了合適的測量儀器,以提升測試結果的精度。示波器選用MSO5B系列,帶寬最高可達2GHz、記錄長度高達500M并具備12位ADC,可滿足高速開關對帶寬的要求且具備較高的采樣率、更低的噪聲和更高的垂直分辨率。柵極波形測量選用無源探頭,帶寬可達1GHz、衰減倍數小并具備MMCX接口,可精準測量下管的驅動電壓,并降低了接地線的影響。

  端電壓測量選用高壓差分探頭,在滿足寬電壓測量范圍的同時具有更大的輸入阻抗,提供了安全的測試保障。端電流測試選用shunt電阻,其帶寬達到1GHz以上,能夠滿足高速器件對帶寬的要求。

  咨詢泰克示波器型號及價格,請聯系泰克示波器代理商,泰克示波器華南地區代理商廣州美達克數據科技18928764315!
