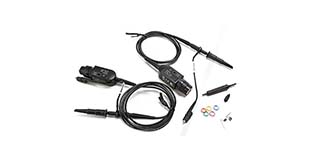

示波器探頭對測量結果的準確性以及正確性至關重要，它是連接被測電路與示波器輸入端的電子部件。那么示波器與探頭的校準以及損壞探頭的原因分別是什么? 接下來一起看看吧!!!
示波器校準SPC狀態的含義
1.Warm-up:示波器預熱中，該過程需要約20分鐘
2.Temp:示波器預熱后的溫度與前一次SPC校準通過時溫度相差超 過5℃
3. Pass:示波器SPC校準通過，或者示波器預熱之后的溫度與前一次 SPC校準通過時的溫度相差小于5℃
4. Fail：示波器SPC狀態存在問題，或者SPC校準失敗，出現此狀態 時一定要進行SPC校準。
示波器SPC校準步驟
第一步：卸下示波器的所有探頭以及信號連接包括DPO70000系 列以及DPO70000系列產品的O/E轉換器與CH1之間的連接器
第二步：點擊“Calibrate”按鈕
第三步：等待，SPC校準通過之后會顯示“Pass”
示波器探頭的校準
第一步：將探頭與示波器的校準輸出正確的連接
第二步：按下示波器面板上的“AUTOSET”鍵，令波形在屏幕 上正常顯示
第三步：按下示波器中Vertical菜單下的“Probe Cal…”選項
第四步：選擇對應的您要校準的探頭所在通道，按下“Calibrate Probe”按鈕
泰克示波器損壞探頭的原因
機械損壞：探頭各部位的機械損傷：斷裂、堵塞變形
機械損壞之一
a.探測時給探頭施加過度的壓力
例子：P7330探頭的綠色標簽“Read This First”明確指出，探 頭必須垂直接觸DUT,且壓力不可超過3.0lbs(1.36kg)!
b.探測完畢之后未及時從DUT上移走
例子：探針插入測試孔，完成測試后未及時移走，無意中的觸碰、拉扯容易造成探針斷裂事件。
c.非常規的進行探針焊接
例子：將P7260探頭焊接在內存條上;某工程師將P6139探針插入測試孔并焊接。探針周?chē)乃芰媳桓邷厝刍斐商结標蓜?dòng)。此外，接地不良的烙鐵常常會漏電擊毀探頭。
機械損壞之二
a.使用非正式的探針
例子：使用非正式的短探針插入P6245探頭中，造成探針無法拔出。
b.使用探針不當
例子：用探針來刮開PCB板上的阻焊涂層(綠油)，造成探針根部的塑料開裂
電氣損壞
1.電應力過度(EOS-Electrical Overstress )損傷：探頭無法工作
2.靜電放電(ESD-Electro Static Discharge )損傷：探頭無法工作
電氣損壞之一：EOS
a.探頭長期探測超出量程的信號
例子：長期使用P6243探頭測試12V電源上電波形。過了一段時間，探頭前端劇烈發熱，從此不能再進行測量
b.探頭長期不帶地線進行測試
例子：因找不到接地點，長期不帶地線進行測試，而由于使用了劣質的電源插線板，DUT與示波器存在幾十伏特的電位差，造成探頭損壞。
c.普通有源探頭測高壓
例子：認為上千美元一個的探頭肯定耐扛，測220V交流電沒問題。
電氣損壞之二：ESD
a.探頭不帶防靜電措施儲存
例子：在某實驗室，打開抽屜，里面全是探頭，但沒有一個有防靜電袋包裝，全部曝露在環境中。
b.探頭在無防靜電措施下攜帶并運輸
c.用手指觸碰探頭前端
