示波器探頭對測量結果的精確性事關重要，市場上提了成千上萬種示波器探頭，要是選用不當會對測量數據帶來極大誤差。 電壓探頭僅傳感電壓，但電壓探頭可以是無源探頭，也可以是有源探頭。那么泰克示波器不同探頭其優勢分別是什么呢?接下來一起看看吧!!!

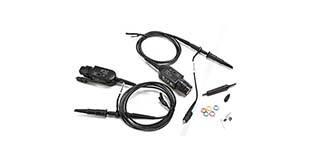

　　無源電壓探頭

　　無源探頭由導線和連接器制成，在需要補償或衰減時，還包括電阻器和電容器。探頭中沒有有源器件 ( 晶體管或放大器 )，因此不需為探頭供電。

　　由于相對簡單，無源探頭一般是最堅固、最經濟的探頭。它們使用簡便，也是使用最廣泛的探頭。但是，不要被使用簡單或結構簡單所愚弄，優質無源探頭很少有設計簡單的!

　　無源電壓探頭為不同電壓范圍提供了各種衰減系數 -■1X,■10X 和 100X。在這些無源探頭中，10X 無源電壓探頭是最常用的探頭，也是通常作為示波器標準附件提供的探頭類型。

　　對信號幅度是 1V 峰峰值或更低的應用，1X 探頭可能要比較合適，甚至是必不可少的。在低幅度和中等幅度信號混合 ( 幾十毫伏到幾十伏 ) 的應用中，可切換1X/10X 探頭要方便得多。但要記住，可切換 1X/10X探頭在本質上是一個產品中的兩個不同探頭，不僅其衰減系數不同，而且其帶寬、上升時間和阻抗 (R 和 C)特點也不同。結果，這些探頭不能與示波器的輸入完全匹配，不能提供標準 10X 探頭實現的最優性能。

　　大多數無源探頭是為用于通用示波器而設計的，因此其帶寬范圍一般在小于 100■MHz 到 500■MHz 或更高的帶寬之間。

　　但是，有一種特定類型的無源探頭提供了高得多的帶寬，其稱為 50 歐姆探頭、Zo 探頭和分壓器探頭。這些探頭是為用于 50 歐姆環境中而設計的，這些環境一般是高速設備檢定、微波通信和時域反射計(TDR)。這些應用使用的典型 50 歐姆探頭擁有幾千赫茲的帶寬和 100 皮秒或更快的上升時間。

　　有源電壓探頭

　　有源探頭包含或依賴有源器件操作，如晶體管。最常見的情況下，有源器件是場效應晶體管 (FET)。

　　FET 輸入的優勢是，它提供了非常低的輸入電容，一般為幾皮法拉，最低不到 1 皮法拉。這種超低電容可以實現用戶希望的多種效應。

　　首先，低電容值 C 相當于高電容電抗值 Xc�？梢詮南旅娴� Xc 公式中看出這一點：

　　由于電容電抗是探頭的主要輸入阻抗要素，因此低電容會在更寬的頻段上導致高輸入阻抗。結果，有源FET 探頭的規定帶寬一般在 500■MHz■-■幾 GHz 之間。

　　除帶寬更高外，有源 FET 探頭的高輸入阻抗允許在阻抗未知的測試點上進行測量，而負荷效應的風險要低得多。另外，由于低電容降低了地線影響，可以使用更長的地線。但最重要的是，F(xiàn)ET 探頭提供的負荷非常低，因此它們可以用于給無源探頭帶來嚴重負荷的高阻抗電路上。
