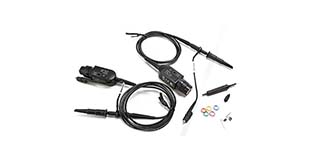

示波器高壓差分探頭廣泛應用于各種場合。它可以為當今高速功率測量、車輛總線測量和數字系統設計提供優良的通用差分信號測量。它可以兼容任何品牌的 示波器，深受客戶的青睞。那么示波器高壓差分探頭如何使用?

　　示波器高壓差分探頭如何使用?

　　1.如果超過電壓范圍，可能會損壞探頭和產品。

　　2.輸入線和導出來線是不錯的探頭;探頭與示波器或其他測量實驗儀器相連。

　　3.當電源適配器連接到電壓探頭時，綠色指示燈閃爍。當測得的電壓超過時，負荷表示燈閃爍并發出聲音。

　　4.將泰克示波器或別的測量實驗儀器的消耗比設置為10:1，將示波器的輸入阻抗設置為50Ω(倘若探頭導出入口與50Ω直通負載相連，將示波器的輸入阻抗設置為1mΩ);根據測量電壓調整示波器的敏感性。

　　5.按要求連接探頭夾具工裝，聯招待測物品，慢慢測量。試驗時，探頭本身應盡量繞開髙壓脈沖電路，以減少對探頭的危害。

　　6..檢查結束后，先關閉待測電路開關電源電路，再關閉探頭開關電源電路，從被測量點斷開2個輸入接線端子排，從示波器上拔下來BNC電源線插頭。

　　高壓差分探頭測量電壓時，主要注意事項如下：

　　測量前，必須了解被測電源的峰值電壓有多大，以及是否超出探頭的范圍。為了確保用戶連接的安全，請嚴格遵守以下安全操作規程：

　　使用正確的電源適配器：必須使用原電源適配器，以免損壞探頭。

　　檢查探頭齒輪是否正確選擇。測量時，輸入線應盡可能扭曲。使雙絞線的使用可以減少線圈面積，減少空間磁場的拾取，從而減少噪聲干擾，提高測量精度。特別是在強電磁輻射的環境中，使用雙絞線可以有效減少噪聲干擾。

　　盡量不要使用延長線。延長線會增加輸入電容，產生信號反射，降低探頭帶寬，使高頻信號無法測量。當測量頻率超過10MHz時，不建議使用延長電纜。如需要額外延長輸入線，兩條延長線應延長相同的長度，測量的輸入信號頻率不得超過10MHz 。

　　輸入線的延長對電壓幅值有一定影響。在使用延長線時，建議兩條輸入線成對絞接，以避免更多干擾和更好的測量效果。

　　以上就是關于示波器高壓差分探頭如何使用相關介紹，供大家參考
