差分探頭的特點及用途有哪些?接下來一起看看吧!!!

　　差分探頭是示波器的一種測量探頭，是現代示波器的主流配件。探頭總體上可分為無源探頭和有源探頭兩大類型。

　　差分放大原理是指一對信號同時輸入放大電路中相減，得到原始的信號。差分探頭是由兩個參數相同采用耦合方式構成的放大器，在輸入端分別輸入大小相同的相位信號，輸出為零。

　　差分探頭的特點：

　　1. 抗干擾能力強，由于兩根差分走線間的耦合良好，在外界存在噪聲干擾時，同時被耦合到兩條線上，接收端只關注兩信號的差值，因此外界噪音是可抵消的。

　　2. 時序定位精確。差分信號開關變化是位于信號的交點，不想普通的單端信號依靠兩個高低電壓判斷。目前流行的LVDS是指受到溫度影響小，能降低時序上誤差，適合低幅度信號的電路。

　　3. 可以有效的抑制EMI，兩根信號的極性相反，對外界輻射電磁場可以相互抵消，耦合約緊密，釋放到外界的電磁能量就越少。

　　4. 在實現快速波形轉換時，通常會發生畸變，表現為減幅振蕩。

　　5. 共模抑制比是指差分探頭在差分測量中抑制兩個測量點共模信號的能力。理想狀態下，共模抑制比隨著頻率提高而下降。

　　差分探頭的用途：

　　1. 差分探頭主要用于觀測差分信號，差分信號作為互相參考的信號。

　　2. 針對低壓信號的差分探頭，在數字電路中比較常見。

　　3. 針對高壓測量的差分探頭主要用于浮地系統的測量。

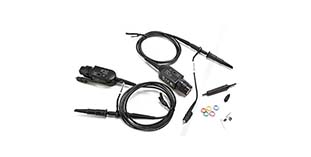

　　差分探頭可分為輸出端，輸入端，測試夾這三部分。輸出端和輔助接地端用于連接示波器，輸入端用于連接探頭測試夾，測試夾則連接到電路中的測試點。
