示波器探頭負載效應包含哪三部分? 接下來一起看看吧!!!

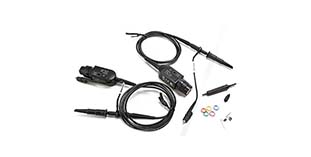

　　探頭的選擇和使用需要考慮如下兩個方面：

　　其一：因為探頭有負載效應，探頭會直接影響被測信號和被測電路;

　　其二：探頭是整個示波器測量系統的一部分，會直接影響儀器的信號保真度和測試結果。

　　示波器探頭負載效應包含哪三部分?

　　當探頭探測到被測電路后，探頭成為了被測電路的一部分。探頭的負載效應包括以下三部分：

　　1. 阻性負載效應：阻性負載相當于在被測電路上并聯了一個電阻，對被測信號有分壓的作用，影響被測信號的幅度和直流偏置。有時，加上探頭時，有故障的電路可能變得正常了。一般推薦探頭的電阻R>10倍被測源電阻，以維持小于10%的幅度誤差。

　　2. 容性負載效應：容性負載相當于在被測電路上并聯了一個電容，對被測信號有濾波的作用，影響被測信號的上升下降時間，影響傳輸延遲，影響傳輸互連通道的帶寬。有時，加上探頭時，有故障的電路變得正常了，這個電容效應起到了關鍵的作用。一般推薦使用電容負載盡量小的探頭，以減小對被測信號邊沿的影響。

　　3. 感性負載效應：感性負載來源于探頭地線的電感效應，這地線電感會與容性負載和阻性負載形成諧振，從而使顯示的信號上出現振鈴。如果顯示的信號上出現明顯的振鈴，需要檢查確認是被測信號的真實特征還是由于接地線引起的振鈴，檢查確認的方法是使用盡量短的接地線。一般推薦使用盡量短的地線，一般地線電感=1nH/mm。

　　簡單來說，探頭的負載效應就是在用探頭測電路中的其中兩點的波形時，在兩個測試點中接入了一個負載，而這個負載的大小，會直接影響電路的狀態，造成測量結果的不正確性。
