示波器高壓差分探頭有何用途?

　　示波器高壓差分探頭有何用途?大家一起來看看吧!!!

　　示波器高壓差分探頭是什么?

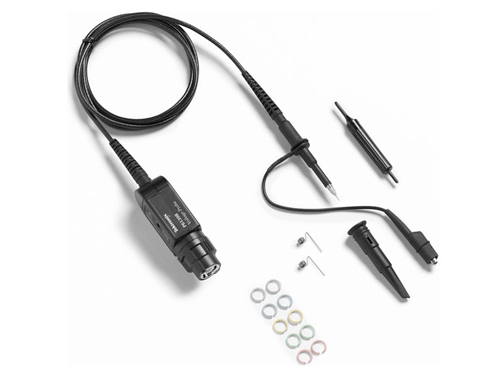

　　示波器“差分”探頭是有源探頭，它有兩個輸入端口(正極和負極)和一個獨立的地線;它通過一根50Ω的單端電纜，向示波器通道傳輸其輸出信號。兩個輸入端口上的電壓差與輸出信號正相關。

　　示波器差分探頭用于檢測相互參照而不是以地為參照的信號，以及直流偏壓較大或其他共模信號中的弱信號(如電源線噪聲)。

　　選定新探頭時，需要考慮以下因素：

　　(1)檢測探針輸入阻抗，并考慮對電路的影響。對于高頻負載，影響越來越大，請確保使用盡可能短的接地導線。

　　(2)探測器應在整個帶寬范圍內有一個平坦的傳輸響應，否則將導致測量結果的扭曲。扁平的傳輸響應保證了探頭輸出信號與探頭輸入信號完全一致，并能完整地傳送給示波器。

　　(3)由于最優的測量結果依賴于探頭和接線，因此合理的選擇和適當?shù)氖褂锰筋^阻尼附件可以提高測量的精度和可重復性。

　　(4)它和探針一起工作，組成一個完整的測量系統。全面理解探針對整個系統帶寬的影響，可以幫助你更加清楚地選擇最適合自己的示波器和探針。
