頻譜分析儀常用設置參數有哪些呢?接下來一起看看吧!!!

　　頻譜分析儀常用設置參數有哪些

　　一、頻率范圍

　　1、Center/SPAN：主要針對單一信號的分析，Center設為信號的中心頻率，SPAN設為2倍信號帶寬;如果臨道功率測量，SPAN與信號帶寬的倍數按照所觀察的臨道數目設置。

　　2、Start/Stop：主要針對諧波、雜散或EMI設置，按要求設置測試起始和終止頻率。

　　二、功率：

　　1、參考電平：比信號輸入電平略大

　　2、衰減器：一般設為自動，測量弱信號時置為0;減小衰減器數值可以降低頻譜儀本底噪聲

　　3、前置放大器：測量弱信號時打開;打開前置放大器可以降低頻譜儀本底噪聲

　　三、濾波器：

　　1、分辨率帶寬(RBW)：一般依據測試標準設置;減小RBW可以降低頻譜儀本底噪聲

　　2、視頻帶寬(VBW)：一般為自動

　　四、檢波器

　　1、PK/AV/RMS/QP/Sample

　　2、頻譜儀RMS檢波對應平均功率

　　3、RMS檢波時，不允許進行蹤跡平均，同時VBW≥3RBW

　　4、儀器默認值通常為峰峰值(自動峰值)

　　五、定頻點信號分析時

　　1、調節上述參數，使信號“充滿”測試屏幕

　　2、信道功率測試時，采用RMS檢波器

　　3、時域測試時，通常采樣值檢波器

　　六、全頻段頻譜測試，如諧波、雜散測試時

　　1、依據標準分段設置以上參數和測試時間

　　2、注意掃描點數設置：N>2*SPAN/RBW

　　3、注意DUT發射頻點的濾波

　　七、平穩測試曲線的獲得

　　1、曲線平均可以去除噪聲，注意對數平均的結果小于線性平均(如1.45dB)，通常選取功率平均或線性平均。

　　2、RMS檢波器時，不允許跡線平均，通過延長掃描時間獲得平穩曲線。

　　3、減小VBW可以去除噪聲。

　　4、延長測試時間可以去除噪聲

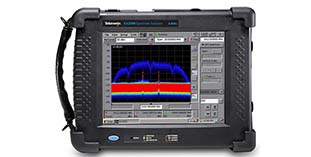

　　例：H500/SA2500頻譜分析儀

　　干擾故障排除從未如此簡單。 了解如何借助采用 DPX? 技術的泰克 SA2500 手持式頻譜分析儀輕松避免干擾并在越來越擁擠的無線電頻譜環境中快速查找引起麻煩的信號發射器。

　　Tektronix(泰克) SA2500頻譜分析儀特點

　　•革命性的DPXTM 實時RF 頻譜顯示技術及DPX 頻譜模板，根據發生頻次使用顏色直觀地了解實時RF 信號

　　•以100 偵聽概率(POI)每秒處理很多10,000個頻譜，捕獲很短時長125μs的脈沖式信號、雷達輻射、跳頻信號及任何其它間歇性信號

　　•在電池供電的堅固的手持式現場儀器中實現臺式便攜式無線 信號偵測儀的性能

　　•從10 kHz 到6.2 GHz 提供好于70 dB 的無雜散動態范圍(SFDR)、≤-95 dBc/Hz@10 kHz偏置的有保障的相位噪聲指標

　　•美的靈敏度，-153 dBm DANL@10 Hz RBW (相當于 -163 dBm/Hz)，檢測超低電平信號，如RF故障和未經授權 的發射機

　　•LLAN 接口，用于遠程控制和無人值守監測站，頻譜識別

　　•內置WLAN、GSM、W-CDMA、CDMA、ATSC 信號分類 功能，迅速簡便地識別合法信號

　　•使用CSV 文件格式，靈活地編輯、升級和共享信號數據庫 和信號分類數據庫

　　•能夠把I/Q 數據導出到CSV、MATLAB®和IQT 格式，進一 步進行后期分析

　　•經過現場驗證的信號查找、勘測和文件管理工具，迅速確定 信號標靶

　　•內置GPS 接收機，把測量數據直接繪制到GPS 地理參考地圖中，如位圖、等等，查找室外信號

　　•高精度測量同步和時間標記，改進頻譜識別能力

　　•打點測試(Tap-and-Walk-and-Tap)界面，查找樓宇內部 信號

　　•背燈顯示器，可以在陽光直接照射下查找信號，可熱插拔雙 電池，延長電池工作時間

　　•堅固的設計，滿足MIL-PRF-28800F 標準

　　Tektronix(泰克) SA2500頻譜分析儀產品應用：

　　•頻譜管理

　　•頻譜監測和監控

　　•干擾檢測和調試

　　•信號查找

　　•信號識別

　　•信號情報(SIGINT)

　　•國土安全
