什么是波形發生器?波形發生器能運用到什么項目呢?接下來一起看看吧!!!

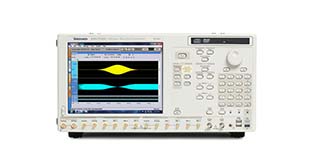

　　波形發生器

　　波形發生器是一種數據 信號發生器 ，在調試硬件時，常常需要加入一些信號，以觀察電路工作是否正常。用一般的信號發生器，不但笨重，而且只發一些簡單的波形，不能滿足需要。例如用戶要調試串口通信程序時，就要在計算機上寫好一段程序，再用線連接計算機和用戶實驗板，如果不正常，不知道是通訊線有問題還是程序有問題。用E2000/L的波形發生器功能，就可以定義串口數據。通過邏輯探勾輸出，調試起來簡單快捷。

　　波形發生器有哪些主要的指標?這些指標分別有什么含義?

　　如果您使用過示波器，那么您一定聽說過示波器的三大指標：帶寬，存儲深度，采樣率，我們?cè)谔暨x一款合適的示波器的時候，這三大指標往往是我們首要考慮的因素。實際上，從原理的角度來看，波形發生器是示波器的逆過程，那么波形發生器是否也有所謂的三大指標呢?答案是肯定的，在波形發生器的范疇中，同樣有帶寬，采樣率和存儲深度的概念。

　　1、帶寬

　　波形發生器的帶寬可以定義為最大可輸出的正弦波的頻率。但是，對于不同的輸出波形，波形發生器能夠支持的最大輸出頻率是有區別的，比如在鼎陽科技的SDG2122X函數/任意波形發生器中，當輸出正弦波時，可以輸出的最大頻率為120MHz，然而當它源輸出方波時，最大輸出頻率就變?yōu)榱?5MHz。之所以會有這樣的區別，是因?yàn)榉讲ㄟ呇刈兓�很快，包含了許多高頻成分，為了避免輸出的方波上升沿產生嚴重失真，當波形發生器輸出方波時，其帶寬必須能夠覆蓋更多的高次諧波成分。

　　2、采樣率

　　波形發生器的采樣率通常用每秒兆樣點或者千兆樣點表示，比如SDG2000X系列函數/任意波形發生器標稱的采樣率為1.2GSa/s，這項指標表明了信號源將數字信號轉換為模擬信號的速率，采樣率影響著主要輸出信號的頻率和保真度。偉大的奈奎斯特取樣定理規定，采樣率或時鐘速率必須至少是生成的信號中最大頻譜成分的兩倍，在這樣的前提下才能保證精確的復現原始信號。但是在實際應用中，兩倍是往往還是不夠的，具體還是要看信號的類型和上升時間。

　　3、存儲深度

　　存儲深度是指用來記錄波形的數據點數，它決定著波形數據的最大樣點數量。波形發生器的帶寬是由取樣速率和存儲深度決定的。SDG2000X系列函數/任意波形發生器支持時下非常流行的“逐點輸出”，能夠在保證不丟失波形細節的前提下，以1uSa/s~75MSa/s的可變采樣率輸出8pts~8Mpts范圍內的任意長度地抖動波形。

　　除了以上三個指標之外，頻率分辨率和垂直分辨率也是波形發生器的重要指標。垂直分辨率指的是在波形發生器中可以編程的最小電壓增量，跟硬件電路中使用的DAC的位數有關，一般用單位“位”來表示，它決定了輸出波形的幅度精度。頻率分辨率，即最小可調頻率分辨率，也就是創建波形時可以使用的最小時間增量，跟時鐘的最大速率以及DAC的轉換速率有關。

　　波形發生器能運用到什么項目

　　波形發生器具備了函數發生器的所有功能，可以產生正弦波、方波、三角波等基本函數。除此之外，波形發生器還可以產生模擬和數字調制信號，支持線性/對數掃頻信號和脈沖串的輸出，這是波形發生器區別于函數發生器的最大特征。鼎陽科技的全系列函數/任意波形發生器都能支持AM、FM、PM、FSK、ASK、DSB-AM等模擬和數字調制功能。都支持掃頻功能和脈沖串輸出功能，在這兩種模式中，觸發源可以在內部、外部和手動三種中進行選擇，當選擇內部和手動觸發源的時候，支持觸發信號輸出，便于實現多款不同的儀器之間的觸發同步。

　　波形發生器有上百種應用方式，但是在電子測試測量領域，其應用范圍基本可以可以分為三種：檢驗、檢定以及極限/余量測試。在產品的調試階段，工程師需要測試產品的各項參數，以檢驗產品是否滿足相關的出廠標準，在這個過程中，波形發生器需要發出標準規定的信號作為待測網絡的激勵源，通過測量并記錄被測網絡的響應，然后將記錄的結果與標準規定的指標進行對照并且得出檢驗的結論。另外，新開發的工控模塊，數據調理模塊等都需要使用波形發生器通過窮盡測試來確定其線性度和單調性等指標。在很多場合中，波形源需要在其提供的信號中增加已知的，數量和類型可重復的失真或損傷，通過控制失真或損傷相關的參數可以對被測件進行極限/余量測試。
