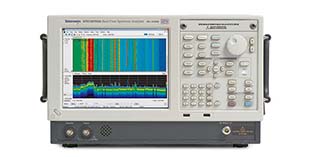

泰克頻譜分析儀功能有哪幾類呢?頻譜儀原理與重要指標的作用分別是什么呢?接下來一起看看吧!!!

　　頻譜儀原理與重要指標的作用

　　1.頻率范圍

　　這個就不詳說了。一般來講頻率測量范圍是由本振決定的，一般我們說低頻頻譜分析儀基本上是3G左右，高頻頻譜分析儀能到67GHz，經過外部倍頻器后甚至能到110GHz或者更高。

　　2.頻率分辨率

　　這個也是頻譜儀的關鍵指標之一。頻譜分辨率一般指的是測量信號的最小頻率間隔。理論上講被測信號以譜線的形式顯示在頻譜儀的顯示屏上，但是實際上信號是不能為一條無限窄的譜線，它有一定的寬度和形狀。

　　3.剩余調頻

　　頻譜儀本振穩定度是影響分辨力進一步提高。本振的短期不穩定度表現為剩余調頻，一般來講，這個值肯定越低頻譜儀越好。

　　4.相位噪聲

　　相位噪聲其實對頻率分辨率也有影響：

　　1) 相位噪聲是振蕩器短時間穩定度的度量參數,盡管我們看不到頻譜分析儀LO系統的實際頻率抖動，但LO頻率或相位不穩定的表現是可以觀察到的，這就是相位噪聲

　　2) 相位噪聲通常是以一個單載波的幅度為參考，并偏移一定的頻率下的單邊帶相位噪聲。這個數值是指在1Hz帶寬下的相對噪聲電平，故其單位為dBc(1Hz)或dBc/Hz，c表示載波，由于相位噪聲電平比載波電平低，所以定義為負值

　　3) 相位噪聲主要影響頻譜分析儀的分辨率和動態范圍。

　　4) 相位噪聲決定本振信號的線寬，決定對不同幅度的頻率分量的分辨能力。

　　5.動態范圍

　　動態范圍是頻譜儀在測量信號幅度方面的一個主要技術性能，它的定義是在給定的測量精度的條件下，頻譜儀能夠測量的同時存在于輸入端的最大信號與最小信號之比，它表征了測量同時存在的兩個信號幅度差的能力。

　　6.顯示平均噪聲電壓(DANL)

　　頻譜分析儀的一個最主要的用途是探索并測量低電平信號，頻譜儀的靈敏度就是它能測量的最小信號的度量(理論上一個50Ω電阻負載的熱噪聲功率譜密度為-174dBm，一個理想完美的接收機將不再在熱噪聲功率的基礎上再疊加任何噪聲功率，實際上則不可能)。

　　顯示平均噪聲電平必須對應相應的分辨率帶寬和衰減器設置，因為這兩個指標對顯示的噪聲電平都有影響。典型情況下是設置衰減器為0dB和最小分辨率帶寬。

　　7.測試精度

　　頻譜儀的測試精度包括頻率測量準確度和幅度測量準確度。

　　頻率精度：頻譜儀的本振通過鎖相環同步到一個穩定的參考振蕩器上，頻譜分析儀的頻率精度也就是參考源的精度，并且受參考源的溫度和長期穩定度的影響。參考源通常采用溫度補償晶體振蕩器和箱控晶體振蕩器，產生的參考頻率收到受到溫度和操作期間老化的影響。

　　幅度測量精度：其誤差來源主要有頻率響應，衰減器誤差，中頻增益誤差，線性誤差，帶寬切換誤差和失配誤差等。

　　頻譜分析儀的功能大致有以下六種:

　　1.頻率設置

　　2.基準電平設置

　　3.帶寬、掃描時間、觸發控制設置

　　4.跟蹤發生器設置

　　5.跟蹤控制設置

　　6.利用標記功能測量回波損耗(以dB為單位)
