什么是頻譜分析儀?頻譜分析儀分為幾類呢?頻譜分析儀操作時有哪些需要注意的問題呢?接下來一起了解一下吧!!!

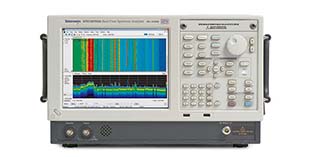

　　頻譜分析儀

　　頻譜分析儀是研究電信號頻譜結構的儀器，用于信號失真度、調制度、譜純度 、頻率穩定度和交調失真等信號參數的測量，可用以測量放大器和濾波器等電路系統的某些參數，是一種多用途的 電子測量?jī)x器。它又可稱為頻域 示波器、跟蹤示波器、分析示波器、諧波分析器、 頻率特性 分析儀或傅里葉分析儀等�，F(xiàn)代頻譜分析儀能以模擬方式或數字方式顯示分析結果，能分析1赫以下的甚低頻到亞毫米波段的全部無線電頻段的電信號。儀器內部若采用數字電路和微處理器，具有存儲和運算功能;配置標準接口，就容易構成自動測試系統。

　　頻譜分析儀分類

　　頻譜分析儀分為實時分析式和掃頻式兩類。前者能在被測信號發生的實際時間內取得所需要的全部頻譜信息并進行分析和顯示分析結果;后者需通過多次取樣過程來完成重復信息分析。實時式頻譜分析儀主要用于非重復性、持續期很短的信號分析。非實時式頻譜分析儀主要用于從聲頻直到亞毫米波段的某一段連續射頻信號和周期信號的分析。

　　頻譜分析儀操作時有哪些需要注意的問題

　　1、非相關人員不得隨意使用。

　　2、開機后應預熱三十分鐘，當測試環境溫度改變3-5度時，應該重新進行校準;

　　3、加電之前確保電源接法正確，保證地線可靠接地;

　　4、測試信號時一般需要在頻譜儀上接一個轉換頭，注意將轉換頭的螺紋和頻譜儀的螺紋對齊再用力擰，否則容易將螺紋損壞(安裝和拆卸時需要注意)

　　5、測量大于30dBm的大功率信號時，先加上衰減器在進行測試，以免功率過大將頻譜儀燒壞;

　　6、頻譜儀左邊是顯示屏，右邊是操作按鍵。左下角是開關。右邊的操作分為5個部分：FUNCION、MARKE、SYSTEM、CONTROL、DATAENTEY。當選擇某個按鍵時，在顯示屏的右側會出現相應的菜單選項，通過按旁邊的鍵可以選擇對應的操作。

　　7、注意靜電防護,尤其是裸露在外的各個接口的靜電防護;

　　8、頻譜儀輸入端口有一個允許輸入的安全功率，因此輸入信號不能超過頻譜儀所允許的輸入電平;

　　9、如發現儀器異常，交給專業人士查看。
