泰克示波器DSA8300系列 數字采樣示波器是什么?泰克DSA8300 數字采樣示波器功能和優勢分別是什么?

　　采樣示波器

　　采樣示波器的全名為等效時間采樣示波器，主要針對周期信號測量設計。與實時示波器不同，采樣示波器在每次觸發信號到來時只對數據采樣一次，下次觸發時，在觸發信號后添加一個很小的延遲對信號再進行采樣，直到采樣到一個完整的周期波形。所以采樣示波器在采樣時，必須有一個觸發事件。

　　采樣示波器優點

　　1.不需要高速ADC，可以采用高精度ADC，提高電平分辨率;

　　2.抖動和本地噪聲較低;

　　3.可以測量TDR;

　　4.成本較低

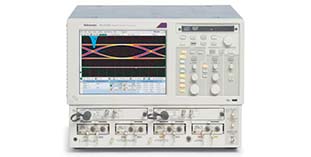

　　泰克DSA8300 數字采樣示波器

　　DSA8300 系列提供了小于 100 fs 的本底抖動，可以實現異常準確的器件檢定，全面支持光通信標準、時域反射計和 S 參數。DSA8300 數字采樣示波器為 155 Mb/s 至 40 Gb/s 及更高速率的數據通信提供了完整的高速物理層測試平臺。

　　泰克DSA8300 數字采樣示波器的功能特點

　　各種光接口模塊、電接口模塊和附件模塊可以滿足您的特定測試要求。

　　光接口模塊

　　支持從 155 Mb/s 到 10 Gb/s、40 Gb/s、100 Gb/s 和 50G/100G/200G/400G PAM4 光數據速率的光模塊

　　光基準接收機(ORR) 1 滿足了標準規定的*性測試中的要求

　　光接口采樣模塊提供了高光學靈敏度、低噪聲及寬動態范圍，可以準確地測試和檢定短程到遠程光接口通信標準

　　經過全面校準的時鐘恢復解決方案 – 不需要手動校準數據撿拾損耗

　　已校準消光比測量和變量校正 ER 測量可確保精度和重復能力

　　電接口模塊

　　超低噪聲電采樣器(20GHz 時 280 μV，60GHz 時 450 μV，典型值)

　　可以選擇帶寬2，用戶可以平衡帶寬和噪聲，實現優秀的數據采集性能

　　遠程采樣器或緊湊的采樣擴展器模塊電纜最大限度地減少信號劣化，因?yàn)椴蓸悠骺梢苑旁诒粶y(cè)器件附近

　　高性能集成 TDR(10 ps 典型步進上升時間)支持杰出的阻抗不連續性檢定，對帶寬高達 50GHz 的 S 參數測量提供了高動態范圍

　　分析

　　對速率在 <1 GBd 到 60 GBd 之間的高速 PAM4 和 PAM2 NRZ 串行數據執行抖動、噪聲和 BER

　　80STDEC 簡化了高性能發射機和色散眼圖閉合 (TDEC) 測量，使其非常適合生產和*性驗證應用

　　自動模板測試，支持 80 多種行業標準模板。新模板可以導入 DSA8300，支持各種新興標準。用戶可以定義自己的模板，自動進行模板測試

　　抖動、噪聲、BER、模板測試和串行數據鏈路分析 (SDLA) 通過 80SJNB Essentials 和 Advanced 應用軟件選項提供

　　高級 TDR 分析、S 參數測量、仿真模型提取和串行鏈路仿真功能通過 IConnect® 應用軟件選項提供

　　400G-M4 光制造分析軟件提供了光發射機和色散眼圖閉合象限(TDECQ)分析功能

　　高測試吞吐量

　　每條通道高達 200 kS/s 的高采樣率

　　高效編程接口(IEEE-488、以太網或本地處理器接入)實現高測試吞吐量
