示波器探頭對測量結果的準確性及正確性 至關重要，它是連接被測電路與示波器輸入端的電子部件。那么如果在使用時遇到故障應該怎么處理呢?下文列了幾個常見的問題，僅供大家參考!
示波器探頭的量程怎么看?
示波器探頭的量程一般無源探頭最大電壓300Vrms，高壓探頭或者差分探頭的量程可以根據型號查找規格書，不同衰減比檔位下的量程不同。使用時根據當前檔位確定允許輸入的最大電壓。
示波器探頭探針斷了怎么辦?

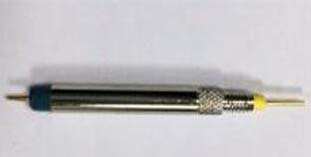

現在的探頭一般都會配一根備用探針，用鉗子把壞的探針順向取下來，直接更換即可使用。如果沒有備用探針，可以找當?shù)亟?jīng)銷商詢一下原廠配件。
示波器探頭測量的底噪太大怎么辦?
把探頭連接上示波器后看到示波器上波形噪聲大，是正常的，這是因?yàn)闆]有構成閉合回路耦合進入空間噪聲引起的。將探頭正端和地線閉合連接，可以看到當前的真實底噪。
一般在測量過程中發現噪聲過大，可以將地線摘掉，用接地彈簧測量，尤其是高頻信號。
示波器探頭測信號有過沖，振蕩明顯怎么辦?

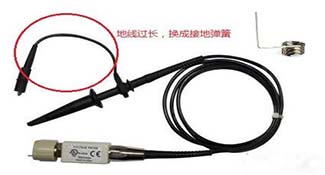

測量信號的上升沿出現明顯過沖或震蕩，一般是地線過長引起的。換一個接地彈簧就可以消除這種影響，測出真實的信號上升特性。
探頭測電壓不準確是什么原因?

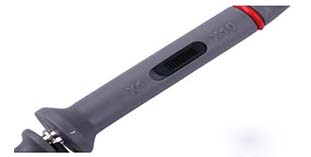

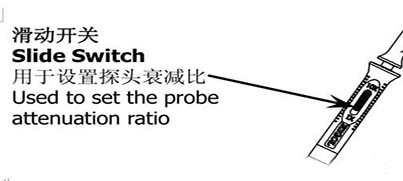

探頭測電壓不準請先檢查探頭衰減比是否和示波器內設置一致，其次要考慮探頭的負載效應，如果被測電路的輸出阻抗大，那么一般的無源探頭是測不了的，得換有源探頭(有源單端/差分探頭)，這是因?yàn)樽杩狗謮阂鸬膯栴}。
電源紋波測試如何選擇合適的示波器探頭?
電源紋波測試最好用高阻無源探頭1X檔，優點是不需要經過示波器內部放大噪聲小，信噪比高。測量時用接地彈簧作為地線，示波器設置帶寬限制20MHz，根據需要選擇通道耦合為AC耦合，這樣就可以觀察電源紋波等低頻小信號測量了。
電流探頭導線位置變化測值漂移，如何保證測量精度?

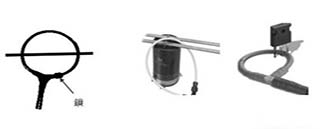

大電流測量時用類似柔性電流探頭、羅氏電流探頭，它的電流環比較大，通過的導線位置稍微移動就會影響測量值，這種情況建議固定好電流流經導線于電流環正中位置。如果希望減少位置引起的誤差可以用電流環徑小的電流探頭。小電流建議用萬用表或者皮安表測量。
普通的無源高阻探頭可以測市電嗎?
市電波形是220Vrms正弦波，用無源高阻探頭10X檔是可以測量的，其最大輸入電壓一般是300Vrms，是大于市電有效值電壓的。
但是注意無源探頭1X檔的CAT II等級只有150Vrms，也就是說在室內插座上用的環境下允許的最大電壓只能在150Vrms，不滿足測市電220Vrms具備的耐壓限值，雖然1X檔位下通入示波器的電壓是220Vrms，用1X檔位直接測市電會損壞探頭。
如果用同軸導線直接將市電引入示波器，這樣的話雖然避免1X探頭損壞，但從示波器最大輸入電壓指標可以看出，此時安全等級降低到CAT I等級，原則上不適宜在實驗室內進行這樣的測量。所以測市電建議用高壓探頭相對安全。
手上只有普通示波器，怎樣可以測浮地信號?

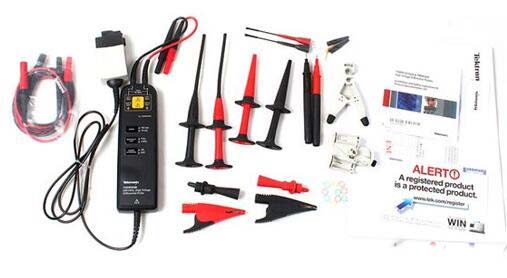

浮地信號測試的原則是保證信號不對地發生短路。非浮地示波器或帶電池示波器的話，可以通過差分探頭進行浮地測量，測試安全直接且具有較好的共模抑制(類似的工頻干擾)。如果簡單測量可以通過示波器兩通道接單端探頭，用探頭的正極端分別測浮地信號兩端，兩支探頭的鱷魚夾均接地。然后用示波器內部的通道運算功能CH1-CH2，得到浮地信號的電勢差波形。
任何探頭都要做探頭補償嗎?
探頭補償主要針對無源探頭內部阻抗匹配而做的必要測量準備工作，通過旋轉預留的電容旋鈕Ccomp進行探頭補償，消除畸變，保證測量準確，比如無源高阻探頭、無源高壓探頭等。而一般的有源探頭則需要通過探頭內部調零和校準，實現準確測量，比如差分探頭、電流探頭。
