什么是磁芯電流探頭呢?為什么磁芯電流探頭會有降額曲線指標呢?

　　磁芯電流探頭

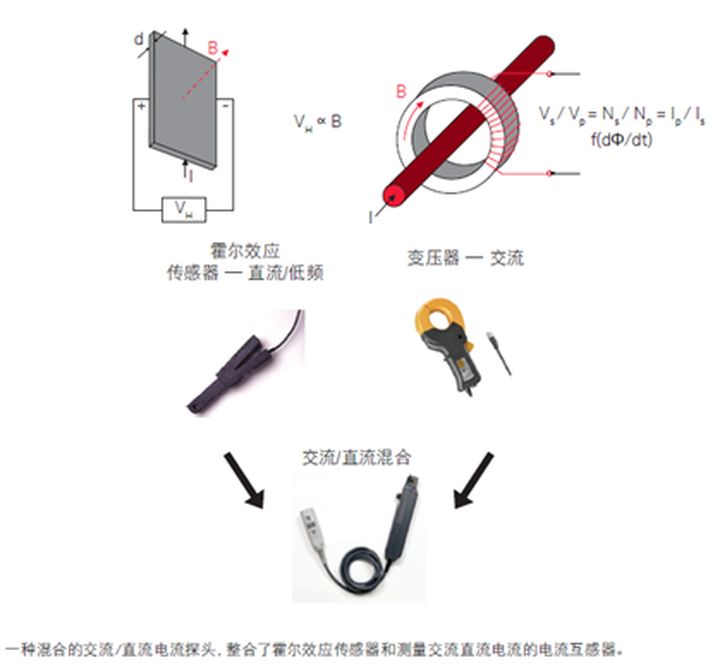

　　磁芯電流探頭可以測試直流和交流電流，測試直流和高頻交流電流信號采用的方法是不同的。測量直流和低頻交流采用霍爾傳感器，而測量高頻交流電流則采用電流互感器。交流電流在電流互感器的核心內產生磁場，然后在第二繞組電路中電流被引出，并被饋送至示波器內。如下圖所示：

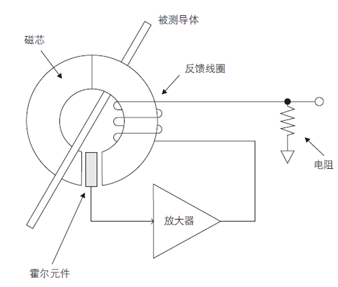

　　混合交直流電流探頭結構圖如下：

　　導致磁芯電流探頭降額的主要原因

　　導致磁芯電流探頭降額的主要原因是在測量高頻高幅度的電流時，探頭會自熱，該熱量甚至?xí)��?dǎo)致探頭融化損毀。引起自熱的原因主要是兩點：

　　1. 高頻電流會產生交變磁場，磁場使導體上感應出渦流電流，頻率越高，渦流電流越大。渦流電流會引起導體發熱產生渦流損耗。

　　2. 測量高頻電流時磁芯電流探頭采用變壓器方式進行測量。由于高頻信號會在導體上產生趨膚效應，從而使導體電阻變大，引起導體發熱。頻率越高，趨膚現象越明顯。

　　為了避免磁芯電流探頭發熱損壞，在使用時，要考慮待測電流的頻率及其諧波成分和幅度之間的關系。
