泰克示波器如何測試波紋呢?今天我們一起來探討一下吧!

　　因為示波器探針在普通的情況下也等于一根天線，可以接收一些外面的干擾雜訊。影響實際的測試效果。需要在最外端加入旁路電容，將高頻干擾雜訊濾除。

　　采用最原始的方式

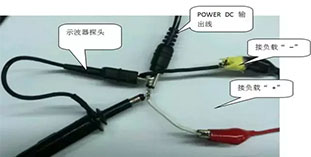

　　采用最原始的方式，用示波器探頭直接夾在power的輸出線上面，觀察示波器上紋波的波形。

　　將示波器探頭的帽子拿掉

　　將示波器探頭的帽子拿掉，直接將探針接在輸出的DC線上，觀察示波器的波形。

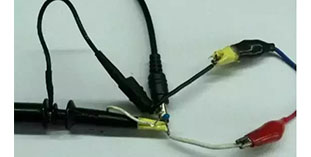

　　在探頭上并電容測試

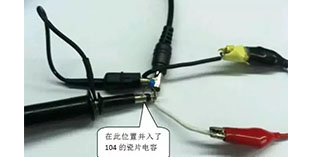

　　在示波器探頭的探針上和旁邊的外邊的接地環(huán)上面并一個0.1uf的瓷片電容，在測試紋波。

　　去地線佳測試

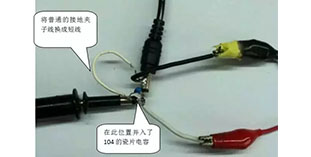

　　示波器探頭的常規(guī)接地夾子線去掉，采用一個短線直接焊在探頭的接地環(huán)和輸出負極上，再測試紋波。

　　在電源段子上并電容測試

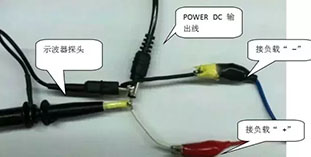

　　將探頭的帽子裝上，在power輸出端上并入0.1uf瓷片電容，采用直接用夾子夾住輸出端，測試輸出紋波。

　　準確地測試波紋需做到：

　　使用帶寬限制來測量紋波，以防止拾取并非真正存在的高頻雜訊。示波器帶寬設置為20M即可。去掉探頭"帽子"和地線夾，以防止長地線形成的天線效應。用 近地線纏繞在探頭和地之間。羅德與施瓦茨公司有專門提供配套的短地線。可以考慮在信號與地之間并聯(lián)一個0.1uf和一個10uf電容做去耦。電容的PIN 腳的長短也影響了測試的值。
