泰克示波器輸入阻抗該如何選擇，大家都知道示波器輸入阻抗有1MΩ和50Ω兩種，那它們的區別在哪里呢?

　　泰克示波器測量與50Ω相關的注意事項

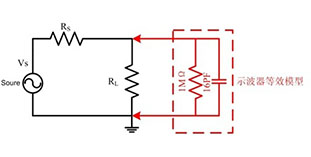

　　示波器接入后等效電路

　　1MΩ阻抗和50Ω阻抗檔位的設計出發點是不同的，1MΩ檔位的出發點是為了讓示波器擁有較小的負載效應，可以“安安靜靜的”做個旁觀者。而50Ω檔位則是為了消除傳輸線上的信號反射，將傳輸線影響降到最低。選擇何種阻抗檔位，需要根據實際測量情況而定：

　　1、當被測信號是一個無負載信號(如信號發生器)，且采用50Ω特性阻抗同軸電纜與示波器相連接時，則需要使用50Ω阻抗檔位。

　　2、當被測信號是一個板載信號，有自己完整的終端接收系統時，則需要使用1MΩ阻抗檔位直接測量或者使用探頭測量。

　　3、配合探頭測量時，需要注意無源探頭都需要使用1MΩ阻抗檔位，有源探頭則需要根據探頭要求進行匹配，一般來說高頻探頭要求50Ω阻抗檔位，低頻探頭要求1MΩ阻抗檔位。

　　4、使用無源探頭時需要注意，1:1探頭通常只有6MHz的帶寬。想要更高頻率，需要選用帶衰減的無源探頭。
