泰克示波器使用入門之道
2021/1/12  15:26:28

  在家電維修的過程中使用示波器已十分普遍。通過示波器可以直觀地觀察被測電路的波形,包括形狀、幅度、頻率(周期)、相位,還可以對兩個波形進行比較,從而迅速、準確地找到故障原因。有了它技術人員就能快速、準確的找到故障所在,所以正確、熟練使用示波器是家電維修員的的必修課程。

  雖然示波器的牌號、型號、品種繁多,但其基本組成和功能卻大同小異,本文介紹通用示波器的使用方法。



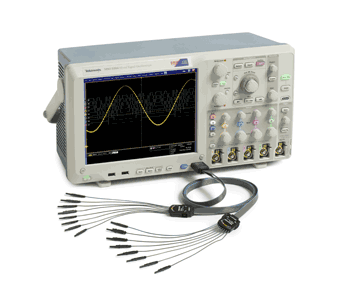

  一、面板介紹

  1.亮度和聚焦旋鈕

  亮度調節旋鈕用于調節光跡的亮度(有些示波器稱為"輝度"),使用時應使亮度適當,若過亮,容易損壞示波管。 聚焦調節旋鈕用于調節光跡的聚焦(粗細)程度,使用時以圖形清晰為佳。

  2.信號輸入通道

  常用示波器多為雙蹤示波器,有兩個輸入通道,分別為通道1(ch1)和通道2(ch2),可分別接上示波器探頭,再將示波器外殼接地,探針插至待測部位進行測量。

  3.通道選擇鍵(垂直方式選擇)

  常用示波器有五個通道選擇鍵:

  (1)ch1:通道1單獨顯示;

  (2)ch2:通道2單獨顯示;

  (3)alt:兩通道交替顯示;

  (4)chop:兩通道斷續顯示,用于掃描速度較慢時雙蹤顯示;

  (5)add:兩通道的信號疊加。維修中以選擇通道1或通道2為多。

  4.垂直靈敏度調節旋鈕

  調節垂直偏轉靈敏度,應根據輸入信號的幅度調節旋鈕的位置,將該旋鈕指示的數值(如0.5v/div,表示垂直方向每格幅度為0.5v)乘以被測信號在屏幕垂直方向所占格數,即得出該被測信號的幅度。

  5.垂直移動調節旋鈕

  用于調節被測信號光跡在屏幕垂直方向的位置。

  6.水平掃描調節旋鈕

  調節水平速度,應根據輸入信號的頻率調節旋鈕的位置,將該旋鈕指示數值(如0.5ms/div,表示水平方向每格時間為0.5ms),乘以被測信號一個周期占有格數,即得出該信號的周期,也可以換算成頻率。

  7.水平位置調節旋鈕

  用于調節被測信號光跡在屏幕水平方向的位置。

  8.觸發方式選擇

  示波器通常有四種觸發方式:

  (1)常態(norm):無信號時,屏幕上無顯示;有信號時,與電平控制配合顯示穩定波形;

  (2)自動(auto):無信號時,屏幕上顯示光跡;有信號時與電平控制配合顯示穩定的波形;

  (3)電視場(tv):用于顯示電視場信號;

  (4)峰值自動(p-p auto):無信號時,屏幕上顯示光跡;有信號時,無需調節電平即能獲得穩定波形顯示。該方式只有部分示波器(例如caltek卡爾泰克ca8000系列示波器)中采用。

  9.觸發源選擇

  示波器觸發源有內觸發源和外觸發源兩種。如果選擇外觸發源,那么觸發信號應從外觸發源輸入端輸入,家電維修中很少采用這種方式。如果選擇內觸發源,一般選擇通道1(ch1)或通道2(ch2),應根據輸入信號通道選擇,如果輸入信號通道選擇為通道1,則內觸發源也應選擇通道1。



  二、測量方法

  1.幅度和頻率的測量方法(以測試示波器的校準信號為例)

  (1)將示波器探頭插入通道1插孔,并將探頭上的衰減置于"1"檔;

  (2)將通道選擇置于ch1,耦合方式置于dc檔;

  (3)將探頭探針插入校準信號源小孔內,此時示波器屏幕出現光跡;

  (4)調節垂直旋鈕和水平旋鈕,使屏幕顯示的波形圖穩定,并將垂直微調和水平微調置于校準位置;

  (5)讀出波形圖在垂直方向所占格數,乘以垂直衰減旋鈕的指示數值,得到校準信號的幅度;

  (6)讀出波形每個周期在水平方向所占格數,乘以水平掃描旋鈕的指示數值,得到校準信號的周期(周期的倒數為頻率);

  (7)一般校準信號的頻率為1khz,幅度為0.5v,用以校準示波器內部掃描振蕩器頻率,如果不正常,應調節示波器(內部)相應電位器,直至相符為止。

  2.示波器應用舉例(以測量788手機13mhz時鐘脈沖為例)

  手機中的13mhz時鐘信號正常是開機的必要條件,因此維修時要經常測量有無13mhz時鐘信號。步驟如下:

  (1)打開示波器,調節亮度和聚焦旋鈕,使屏幕上顯示一條亮度適中、聚焦良好的水平亮線;

  (2)按上述方法校準好示波器,然后將耦合方式置于ac檔;

  (3)將示波器探頭的接地夾夾在手機電路板的接地點,探針插到788手機cpu第腳;

  (4)接通手機電源,按開機鍵,調節垂直掃描水和平掃描旋鈕,觀察屏幕上是否出現穩定的波形,如果沒有,一般說明沒有13mhz信號。


  三、為了確保儀器的操作安全,泰克示波器的使用注意事項

  1.使用合適的電源線。

  2.正確連接并正確斷開連接。在探頭連接到被測電路之前,請先將探頭輸出端連接到測量?jī)x器。在連接探頭輸入端前,請先將探頭基準導線與被測電路連接。將探頭與測量?jī)x器斷開之前,請先將輸入探頭端及探頭基準導線與被測電路斷開。

  3.將產品接地線。為避免電擊,請遵守產品上的所有額定值和標記,必須將接地導線與大地相連。

  4.斷開電源。電源開關可以使產品斷開電源。不要擋住電源開關;此電源開關必須能夠隨時供用戶使用。

  5.切勿開蓋操作。請勿在外蓋或者面板打開時運行本產品。

  6.懷疑產品出現故障時,請勿進行操作,及時請讓合格的維修人員進行檢查。

  7.電源接通后,請勿接觸外露的線路和元件。

  8.請勿在潮濕環境中操作。保持適當?shù)耐L(fēng)。

  9.請勿在易燃易爆的環境中操作。

  10.請保持產品表面清潔干燥。
