示波器的觸發就是使得示波器的掃描與被觀測信號同步,從而顯示穩定的波形,為滿足不同的觀測需要,需要不同的觸發模式。
示波器的基本觸發模式有三種:
第一種是自動模式(AUTO),在這種模式下,當觸發沒有發生時,示波器的掃描系統會根據設定的掃描速率自動進行掃描。
而當有觸發發生時,掃描系統會盡量按信號的頻率進行掃描,所以在這種模式下不論觸發條件是否滿足,示波器都會產生掃描,都可以在屏幕上可以看到有變化的掃描線,這是這種模式的特點。
第二種是正常模式/常規模式(NORM),這種模式與自動模式不同,在這種模式下示波器只有當觸發條件滿足了才進行掃描,如果沒有觸發,就不進行掃描。
因此在這種模式下如果沒有觸發的話,對于模擬示波器會看不到掃描線,屏幕上什么都沒有,對于數字示波器會看不到波形更新,不了解這一點常常會以為是信號沒連上或什么其他故障。
第三種是單次模式(SINGLE),這種模式與正常模式有點類似,就是只有當觸發條件滿足時才產生掃描,否則不掃描。
而不同之處在于,這種掃描一但產生并完成后,示波器的掃描系統即進入一種休止?fàn)顟B(tài),即使后面再有滿足觸發條件的信號出現也不再進行掃描,也就是觸發一次只掃描一次,即單次,必須通過手工的方法將掃描系統重啟,才能產生下一次觸發。
顯然,對于普通模擬示波器而言在這種模式下您經常會發現什么也看不到,因?yàn)椴ㄐ我婚W而過,示波器不能將其保留,在多數場合這種模式?jīng)]有什么用。
以上三種觸發模式是絕大多數示波器都會提供。
02
在實際中該如何選擇和使用呢?
在實際使用中,不同觸發模式的選擇要依據被觀測信號特性和要觀測的內容作出判斷,并沒有什么固定的規則,而往往是一個交互的過程,即通過選擇不同的觸發模式了解信號的特性,又根據信號的特性和想要觀測的內容選擇有效的觸發模式。
在這個過程中最重要的是要理解不同觸發模式的工作機制,了解被觀測信號的特點以及明確所要觀測的內容。
一般來說,在對信號的特點不是很了解的時候,應該選擇自動模式,因?yàn)檫@時不管信號是什么樣示波器都會掃描,您至少能在屏幕上看到一些東西,那怕僅僅是掃描線也好,而不會什么都沒有。
有掃描線后可以通過調節垂直增益、垂直位置、時基速率等參數“找到”波形,然后通過選擇觸發源、觸發邊沿、觸發電平等穩定波形。
對于模擬示波器來說,只要信號是周期性的,其頻率在適合相應示波器觀測的范圍內并且不太復雜的話,通過這樣的步驟一般能達到對信號的大體了解,然后根據需要可作進一步的觀測。
對于正常模式,許多朋友可能會覺得與自動模式在觀測效果上沒有什么區別,常常有這樣的情況,將觸發模式在自動與正常之間切換,屏幕波形并沒有什么變化,不過這種情形往往只發生在被觀測信號是一些比較簡單的周期性信號的情況下。
正常模式的作用在于觀測波形的細節,特別是對于比較復雜的信號,例如視頻同步信號,為什么這樣說呢?
這是因?yàn)闉榱擞^測細節,我們必須將時基掃描速率調高,以便將波形展開。
而當我們這樣做的時候,就會使得被觀測信號的頻率相對于示波器掃描速率而言變低,也就是說,在兩次觸發之間示波器可能會作很多次掃描。
在這種情形下,如果這時我們選擇的是自動模式,則示波器會實際進行所有這些掃描,其結果是使這些掃描(它們不是由觸發產生)所對應的波形與觸發掃描所對應的波形一起顯示,造成顯示波形的混疊,因而不能清晰地顯示我們想看的波形。
而如果我們選擇的是正常模式,則這些在觸發之間的掃描示波器實際不會進行,只進行那些因觸發而產生的掃描,因而只顯示我們想看到的與觸發相聯系的波形,從而使波形會比較清晰,這就是正常觸發模式的功用。

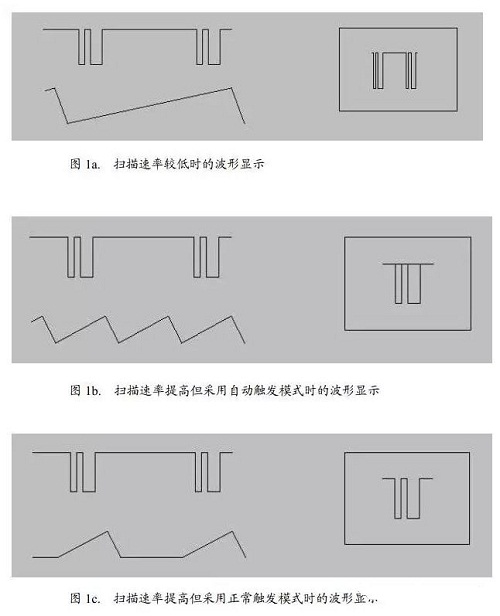

下圖1a是這種情況的圖解,在圖1a中,左側上方是被觀測的波形,下方是掃描波形,右側是波形的顯示。
圖1a中掃描速率較低,不便于觀察波形的細節;圖1b將掃描速率提高,采用自動觸發模式,這時顯示的波形是不清晰的,有混疊現象;圖1c中的掃描速率與圖1b相同,但采用正常觸發方式,僅在有觸發時才進行掃描,因而顯示清晰的波形。
示波器的其他參數的調節也非常重要,使用者一方面要對各種參數調節的含義有清晰的理解,另一方面也要了解被觀測信號的特性和明確所要觀察目標,才能真正有效使用示波器達到測量測試的目的。
