新一代示波器泰克3系列MDO和4系列MSO。憑借屢獲大獎的高顏值工業設計和高性能測試,泰克為所有工程師提供前所未有的用戶體驗和更多選擇。
全新3系列MDO和4系列MSO沿用了屢獲大獎的工業設計,擁有高度直觀的觸摸用戶界面、與同類相比擁有更大屏幕,更高分辨率的顯示器。泰克一流的產品組合為各種苛刻的應用提供了更多選擇,擁有先進的測量和分析功能,為工程師提供了豐富的測試選擇。
新一代示波器更關注工程師體驗,我們把易用性和通用性放在首位,因此工程師可以有更多的時間進行創新和解決難題,而不用為學習如何使用示波器煩惱!3和4系列的接口設計及觸摸屏和前面板,讓關鍵控制功能近在手邊,而不用翻閱一層層菜單查找設置,工程師只需雙擊顯示屏上相應的讀數或測量即可。

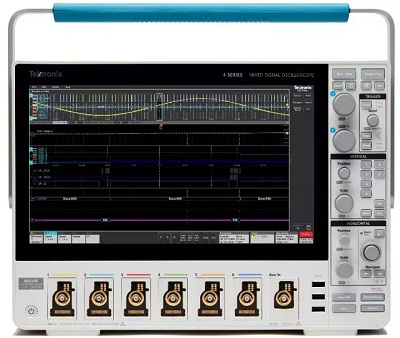

全新4系列MSO擁有13.3英寸顯示器,支持1920 x 1080高清分辨率。它提供了高達1.5 GHz的帶寬,采用12位ADC,這在業界屬于領先水平。它還擁有六通道和FlexChannel™創新技術,只需連接邏輯探頭,任何輸入通道都可以從一個模擬通道轉成八個數字通道。
為滿足各種應用要求,4系列MSO提供從200MHz起多種帶寬選擇,支持包括串行解碼和分析、任意波形/函數發生器和DVM/頻率計數器在內的多個選項。
全新Spectrum View(頻譜視圖)功能提供時間相關的頻域分析和獨立的頻譜控制。它還提供了一個功率分析套件,自動進行交流電、開關器件、紋波和時序測量。
帶寬和選項均可現場升級。所有型號在所有模擬通道和數字通道上提供了6.25GS/s采樣率。標配記錄長度為31.25M,選配記錄長度為62.5M。
3系列MDO旨在提供緊湊而通用的測試平臺,成為每個工程師的桌面必備。它采用時尚的工業設計,擁有11.6英寸顯示器,支持全高清分辨率。與泰克旗下其他產品一樣,它采用直觀的用戶界面,在工作臺上的深度不到6英寸。
3系列MDO并不僅是一臺可以完成各種調試和驗證任務的示波器,它還內置了高達3GHz的頻譜分析儀,擁有一個單獨的RF輸入通道,它的性能與一臺單獨的頻譜分析儀相當。
工程師可以迅速調試設計中的無線信號,無需其他儀器就能迅速查看EMI輻射來源,16條數字輸入通道可用于混合信號分析,選配全面的串行協議解碼和觸發選項、功率測量選項和AFG選項。在產品注冊后,還可以免費擁有DVM/頻率計數器功能。
全新3系列MDO帶寬從100MHz起,最高1GHz。所有模擬通道都提供了2.5GS/s或5GS/s采樣率,數字通道上可提供高達8.25GS/s的采樣率,支持121.2ps定時分辨率,標配記錄長度是10M,帶寬和選項可以全面升級。
探頭
示波器與被測器件之間的信號連接,對了解棘手的電路至關重要。3系列MDO和4系列MSO均采用TekVPI探頭接口,可以接入全系列泰克差分電壓探頭、有源電壓探頭和電流探頭,以及最新推出的低噪聲電源紋波探頭和光隔離差分探頭。
