泰克示波器在維修焊機中的應用
2019/7/31 10:53:21
在我們?nèi)粘Ｉ�，家用電器的維修并不是什么新鮮事兒，但是我們細心想想，維修師傅是如何出奇的就把它修好，而我們就做不到呢？
總結下，可以有以下幾點原因：1.對電路知識迷茫 2.沒有設備工具條件3.沒有經驗把握。那么就分享下電氣設備在維修中使用的設備案例。
在維修焊機過程中會遇到一些疑難雜癥，這時我們就會用到示波器
案例：NBC270氣保焊，帶手工焊
故障現象為扣槍出氣送絲正常，不化絲
排除主控板、送絲機機及槍的問題后，問題出在逆變板上，測量數值又正常，這時候就要請出我們的示波器了。

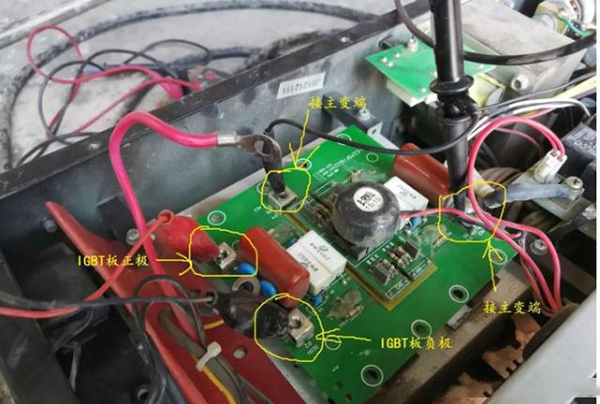

電路板
給IGBT板主電輸出端供一個30V直流電，正極接IGBT板正極，負極接IGBT板負極，示波器兩端分別接IGBT板的兩個主變接入端，焊機開機，打到手工焊，看看示波器的波形。

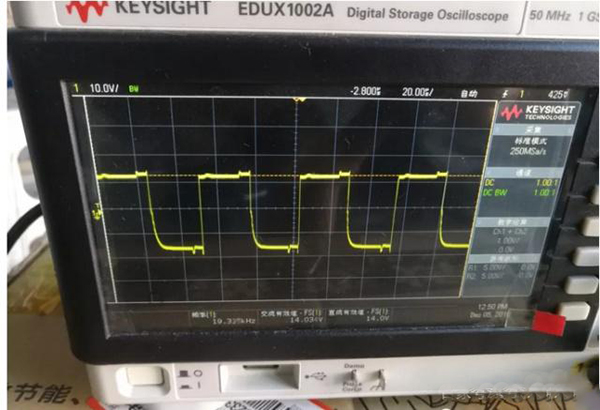

示波器波形
正常情況下應該為方方正正的方波，這個波形缺了一角，說明IGBT管4個管子其中有個壞的，但量著又正常，所以只能全換掉，換掉后再來看看波形。

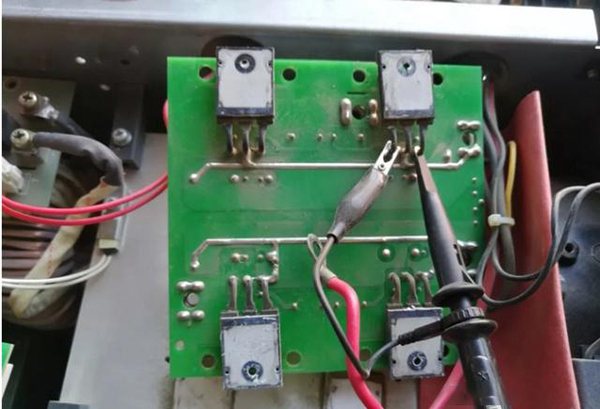

這時候的波形就正常了，說明問題已解決。我們再來看看IGBT驅動波形及測量方法。逆變板上去掉主電及主變連線，只留下驅動線，示波器連接在IGBT兩邊。
IGBT驅動波形如上圖，從示波器上可以看到頻率為19.336KHZ，交流值為13.2V，大部分的驅動波形都如上圖所示，個別的驅動波形不一樣，如滬通大力神的和步威的機器。
總結
以上的經驗說明在維修焊臺中主要是分析了示波器的波形情況的發生與及測量計算的結果，來進行對焊臺的損壞程度及維修方法。
