表頭：

及用于顯示數值的部分，是一只高靈敏度的磁電式直流電流表，有萬用表的“心臟”之稱，是用以指示被測量的數值，萬用表的主要性能指標基本上取決于表頭的性能。表頭的靈敏度是指表頭指針滿刻度偏轉時流過表頭的直流值，這個值越小，表頭的靈敏度越高，測量電壓時的內阻也就越大，萬用表性能就越好。MF系列指針萬用表的靈敏度均在10~1000微安左右。

測量電路：

測量電路是用來把各種被測的量轉換到適合表頭測量的直流微小電流，它由電阻、半導體元件及電池組成，它將各種不同的被測電量，不同的量程，經過一系列的處理，如整流、分流等，而統一變成一定量限的直流電流后送入表頭進行測量。

轉換開關：

轉換開關的作用是用來選擇各種不同測量的電路，以滿足不同種類和不同量程的測量要求。當轉換開關處于不同位置時，它相應的固定觸點就閉合，萬用表可變?yōu)楦鞣N量程不同的電工測量?jī)x表。

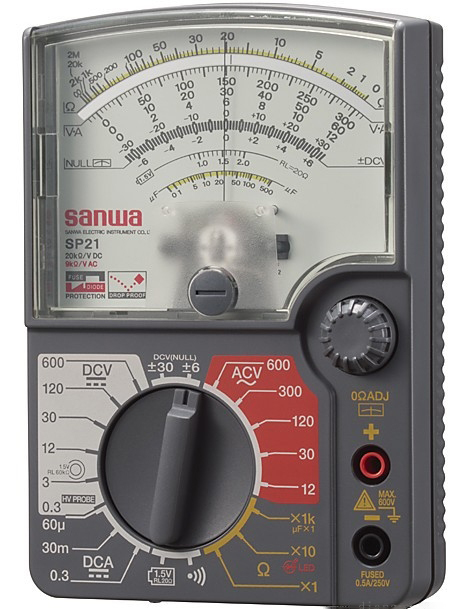

如下圖指針式萬用表的外形圖，可以看到萬用表的面板上裝有刻度尺，轉換開關旋鈕、調零旋鈕及測量表筆的插孔等。
