數字示波器的使用方法，這3條是基礎
2019/5/20 11:19:07

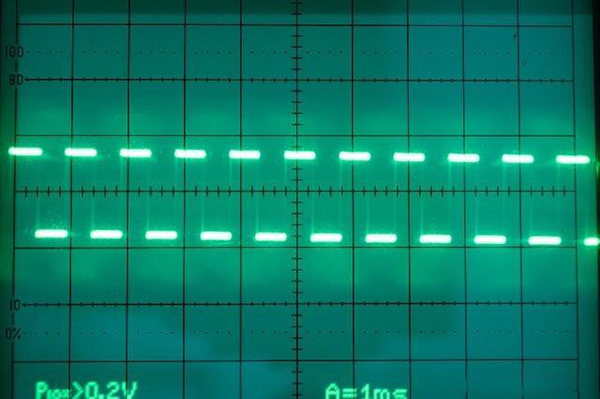

數字示波器是一個非常普及的電子測量?jī)x器，掌握了數字示波器的使用之后，能輕松獲得各種電信號形成的圖形，進而觀測不同電信號隨時間變化形成的波形曲線。此外，數字示波器還有其他使用方法，例如用示波器測試各種不與電相關的參數，如電壓、電流、頻率、相位差、調幅度等。

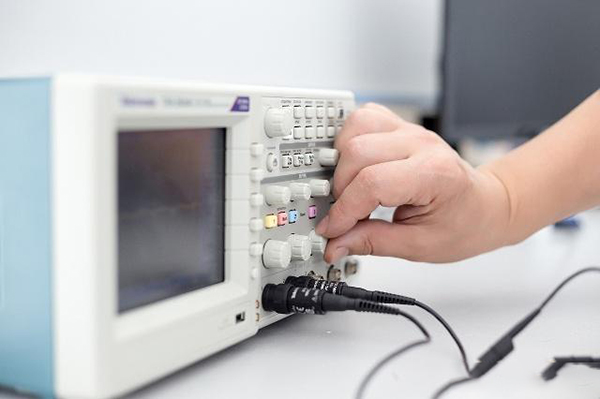

數字示波器作為數據采集，A/D轉換，軟件編程等一系列的技術制造出來的高性能示波器，已經成為設計、制造和維修電子設備不可或缺的工具。作為工程師的眼睛，數字示波器在迎接當前棘手的測量挑戰中至關重要。

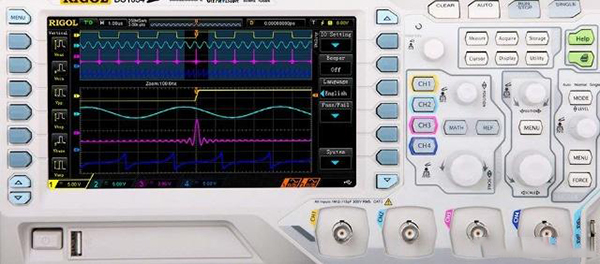

下圖是數字示波器的界面，這個示波器的界面可以分為三大部分，左邊是信息顯示區域，右側是控制信息顯示的一些按鈕，右下側是信號輸入接口。
下面開始分享三條使用數字示波器的基礎方法
首先說明，在進行下面提到的操作方法之前，先將信號接入示波器上，注意接入信號的幅值不要超過示波器的量程。此外，下面關于示波器的使用方法是很基礎的。
水平控制按鈕的操作：HORIZONTAL菜單，改變水平刻度和波形位置。屏幕水平方向上的中心是波形的時間參考點， 調節位置按鈕，波形左右移動。
垂直控制按鈕的操作：顯示波形，調節垂直標尺和位置，以及設定輸入?yún)?shù)，每個通道需要單獨調節。通過調節位置按鈕，能讓波形上下移動。
3.示波器觸發模式
示波器的“觸發”就是使得示波器的掃描與被觀測信號同步，從而顯示穩定的波形。示波器的基本觸發模式有三種：自動模式（AUTO）、正常模式/常規模式（NORM）、單次模式（SINGLE）。
在自動模式（AUTO）模式下，不論觸發條件是否滿足，示波器都會產生掃描，都可以在屏幕上可以看到有變化的掃描線，這是這種模式的特點。正常模式/常規模式（NORM）模式下，示波器只有當觸發條件滿足了才進行掃描，如果沒有觸發，就不進行掃描�！皢未文Ｊ剑⊿INGLE）”掃描一但產生并完成后，示波器的掃描系統即進入一種休止?fàn)顟B(tài)，即使后面再有滿足觸發條件的信號出現也不再進行掃描。
數字示波器作為數據采集，A/D轉換，軟件編程等一系列的技術制造出來的高性能示波器，已經成為設計、制造和維修電子設備不可或缺的工具。作為工程師的眼睛，數字示波器在迎接當前棘手的測量挑戰中至關重要。
下圖是數字示波器的界面，這個示波器的界面可以分為三大部分，左邊是信息顯示區域，右側是控制信息顯示的一些按鈕，右下側是信號輸入接口。
首先說明，在進行下面提到的操作方法之前，先將信號接入示波器上，注意接入信號的幅值不要超過示波器的量程。此外，下面關于示波器的使用方法是很基礎的。
1.示波器的兩個按鍵
AUTO：自動設置功能 調節各種控制值,以產生適宜觀察的輸入信號顯示。 RUN/STOP動行/停止：示波器正在采集觸發后的信息/示波器已停止采集波形數據。
2.數字示波器信號顯示控制
垂直控制按鈕的操作：顯示波形，調節垂直標尺和位置，以及設定輸入?yún)?shù)，每個通道需要單獨調節。通過調節位置按鈕，能讓波形上下移動。
3.示波器觸發模式
示波器的“觸發”就是使得示波器的掃描與被觀測信號同步，從而顯示穩定的波形。示波器的基本觸發模式有三種：自動模式（AUTO）、正常模式/常規模式（NORM）、單次模式（SINGLE）。
