超低電阻配置
2019/3/20 16:34:28
連接時，2182A 型和 6220 或 6221 型可以如同一臺儀器一樣運行。2182A/622X 組合是電阻測量、脈沖式 I-V 測量和微分電導測量的理想工具，比其他解決方案具有更顯著的優勢。2182A/622X 組合也非常適合許多納米技術應用，因為它測量電阻時可以不消耗被測器件 (DUT) 的太多功率，否則可能會導致結果無效，甚至損壞 DUT。
特點
|
優勢
|
| 測量電阻范圍為 10nΩ 至 100MΩ | 測量范圍非常廣，專門用于超低電阻測量，以檢定高導電性材料、納米材料和超導材料。 |
| 同步的電流脈沖源，測量時間短至 50μs | 限制元器件（如納米器件和納米材料）中的功耗，如果以非常低的功率電平進行測試，這些元器件很容易損壞。 |
| 增量模式電流反向、電阻測量技術 | 通過消除熱偏移影響以及將讀數噪聲降低到 30nV p-p 噪聲（典型值），進行精確的超低電阻測量。可以對多個讀數進行平均，以更大程度地降低噪聲。 |

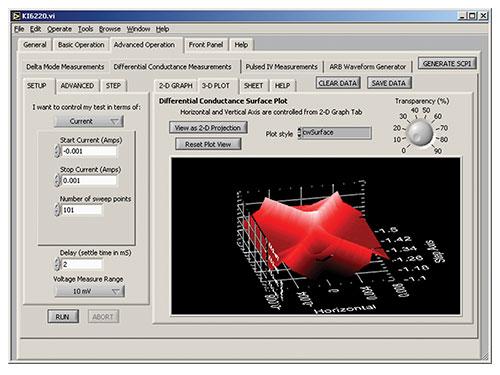

| 微分電導測量 | 比其他電導測量技術的速度快十倍，噪聲更小。無需平均多次掃描的結果，即可實現準確的測量。 |
| 納伏表和電流源接口無縫配合 | 在進行電導與電阻測量時，兩臺儀器可以像一臺儀器一樣運行。 |
| 增量、微分電導和脈沖模式產生最小的電流瞬變 |
可以檢定可易被電流尖峰損壞的設備。 |
