示波器的那些事-示波器波形測量
2019/2/27 14:14:22
波形測量
許多術語用來描述使用示波器可以進行的測量類型�，F(xiàn)在就來介紹部分常用的測量和術語。
幅度
幅度指電路中兩點之間的電壓量。幅度通常指從接地或零伏測得的信號的最大電壓。圖中所示的波形的幅度為1V，峰峰值電壓為2V。
相位
觀察正弦波最適合解釋相位。正弦波的電壓電平基于循環運動。由于一個圓有360°，所以一個正統波的周期有360°，如上圖所示。在想描述周期經過多少量時，您可以使用度描述正弦波的相角。
相移描述了兩個類似信號之間的定時差。圖中標為“current”（電流）的波形與標為”voltage”（電壓）的波形異相90°，因?yàn)檫@兩個波在周期中到達類似點相距一個周期的1/4（360°/4=90°）。相移在電子器件中十分常用。
使用數字示波器進行波形測量
許多術語用來描述使用示波器可以進行的測量類型�，F(xiàn)在就來介紹部分常用的測量和術語。
頻率和周期

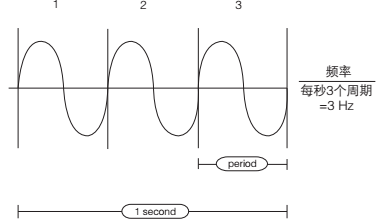

如果信號重復，那么它就有頻率。頻率用赫茲（Hz）表示，等于信號本身在一秒鐘內重復的次數，稱為每秒周期數。重復的信號還有周期即信號完成一個周期所需的時間。周期和頻率是倒數關系，因此頻率＝1/周期，周期＝1/頻率。例如，圖中的正弦波的頻率是3Hz，周期是1/3秒。
電壓
幅度
幅度指電路中兩點之間的電壓量。幅度通常指從接地或零伏測得的信號的最大電壓。圖中所示的波形的幅度為1V，峰峰值電壓為2V。
相位
觀察正弦波最適合解釋相位。正弦波的電壓電平基于循環運動。由于一個圓有360°，所以一個正統波的周期有360°，如上圖所示。在想描述周期經過多少量時，您可以使用度描述正弦波的相角。
相移描述了兩個類似信號之間的定時差。圖中標為“current”（電流）的波形與標為”voltage”（電壓）的波形異相90°，因?yàn)檫@兩個波在周期中到達類似點相距一個周期的1/4（360°/4=90°）。相移在電子器件中十分常用。
使用數字示波器進行波形測量

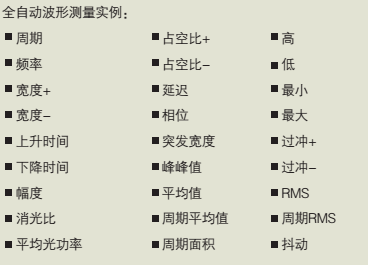

現代數字示波器擁有多種功能，可以更簡便地進行波形測量。它們有前面板按鈕和/或基于屏幕的菜單，您可以使用這些按鈕或菜單，選擇全自動測量，包括幅度、周期、上升/下降時間、等等。許多數字儀器還提供中間值和RMS計算、占空比和其它數學運算。自動測量作為屏幕上字母數字讀數顯示。一般來說，這些讀數要比直接格線解釋獲得的數據更準確。
