經泰克專家和用戶的多次交流后，將有關寬帶射頻的十大熱點應用方案分別撰寫成技術文章，我們將分期推出，和行業朋友分享，助力您的研發工作。用尖端的測試設備應對新標準發展、任務要求和前沿科技的挑戰！

　　今天，我們就聊聊第八期：泰克多通道信號產生與分析系統。

　　現代通信、雷達、導航設備在研發過程中多需要產生復雜的調制和脈沖信號，同時進行多路同時輸出和采集，來進行系統性能驗證。如在寬帶雷達系統的研制和系統性能評定需要能產生的信號包括目標模擬、環境模擬、雜波模擬、噪聲模擬、干擾模擬并能任意改變其中的參數進行多路的輸出。對于通信和導航系統來說，需要產生跳頻、復雜調制并能夠時分發射的信號。

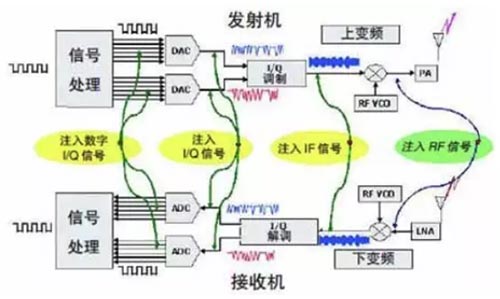

　　測試這樣復雜的電子系統，包括復雜的發射和接收系統。需要覆蓋射頻部分、模擬部分和數字部分測試，實時的方便的進行系統的研發和驗證。為此需求構建的測試系統包括：多通道同步或非同步定制信號源和多通道同步或非同步寬帶采集和分析。

　　多通道復雜信號產生系統

　　泰克的多通道信號產生系統基于泰克的AWG5200及AWG70000A系列任意波形發生器，是未來新一代的信號產生利器。

　　任意波形產生器基于數模變換，使用數據創建實際波形的任意波形發生器，可以在其指標范圍內產生“任意”的激勵信號，其硬件結構簡單、通用，可以根據需求產生各種信號，包括射頻、中頻和基帶、模擬信號、數字信號、調制信號、真實環境信號等，用來驗證被測系統在各種環境下的工作情況是否正常。而如果使用傳統信號源，這些信號必須使用不同的設備來產生，甚至需要有多種信號源配合其它外圍設備的信號源系統來完成。

　　多通道信號采集分析系統

　　低噪聲、高帶寬DPO70000SX系列示波器特別適合基于FFT的高頻測量分析。DPO70000SX儀器提供了高達70GHz的FFT(快速傅立葉變換)測量功能。由于可擴充的儀器結構，RF工程師可以獲得一臺單通道儀器進行純RF輸入測量，然后再擴展到多臺配置，進行全方位RF系統驗證。

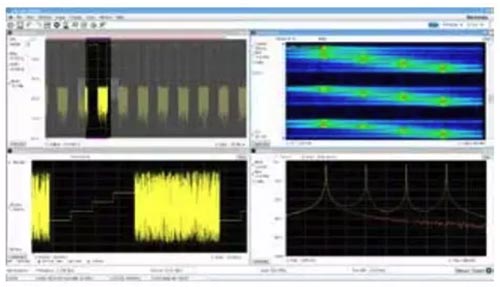

　　在需要對RF或基帶信號進行寬帶矢量信號分析時，示波器SignalVu分析軟件可以在多個域中同時進行測量(頻域、時域、調制域)SignalVu測量和示波器的時域采集和觸發完全相互關聯。射頻子系統命令等時域事件可以用作觸發事件，同時還可以在頻域中看到子系統的射頻信號。
