多數人在使用示波器時都比較關注示波器本身，卻忽略了探頭的選擇。實際上探頭是介于被測信號和示波器之間的橋梁，如果信號在探頭處就已經失真，那么再好的示波器也會大打折扣。正所謂“好馬配好鞍，洞察靠真探”，示波器再好也得探頭經得住考驗，信號不能失真。

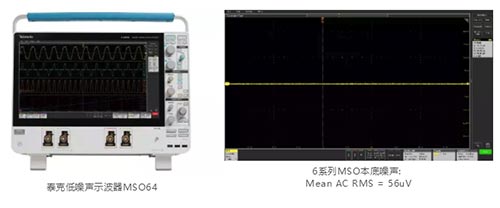

　　MSO6志在超低噪聲，MSO6采用了全新設計的前端放大器Tek061，在較小的伏特/格設置上實現了非常好的噪聲性能。配合示波器對超低噪聲的理想追求，泰克科技全新的1GHz/4GHz帶寬TPR1000/4000電源探頭，再一次展示了泰克在電源完整性測試中的優異的低噪聲表現能力。

　　這一新品的上市，配合MSO6系超低噪聲示波器的優秀表現，繼續為用戶提供高度的使用性，連通性和在各個不用領域所需要的低噪聲表現能力，同時也為從事電源完整性設計的技術人員提供了更有效的工具。

　　TPR1000/4000電源探頭提供了從-60到+60V的超高偏置范圍，以及不超過300?Vp-p的超低噪聲的DC電源紋波測試解決方案。

　　這里整理并回答了超低噪聲探頭的幾個問題，分享給工程師朋友。

　　Q 為什么需要用電源軌探頭?

　　答：現代電子產品由于更多的功能，更高的密度和更快的切換速度應用，大大提高了對電源的要求。設計人員往往會面臨更大的測試調試挑戰，需要放大電源軌去找到高頻噪聲、測量紋波及瞬態分析。但是示波器通常沒有足夠的偏置將DC軌道上的噪聲和紋波調整到示波器屏幕中心以便于測量。

　　Q  低噪聲示波器和低噪聲探頭哪個更重要?

　　答：示波器探頭是示波器使用過程中不可或缺的一部分，它主要是作為承載信號傳輸?shù)逆溌�，將待測信號完整可靠的傳輸至示波器，以進一步進行測量分析。示波器和探頭搭配才構成一個完整的信號測量鏈路，如果只看重示波器而忽視探頭的選擇，那進入示波器之前的信號已經失真，再完美的示波器所測得的數據也有會誤。同理，如果只看中探頭而忽視示波器的選擇，那再保真的信號也會受示波器本身噪聲的影響，因此兩者同樣重要。

　　眾所周知，示波器的模擬前端，包含衰減電路、緩沖電路和放大器電路都會引入噪聲。這也是示波器的本底噪聲的重要來源。通常都會將模擬前端的設計作為評價示波器噪聲的表現的重要指標。泰克的MSO6采用了全新設計的前端放大器Tek061，在較小的伏特/格設置上實現了非常好的噪聲性能。因此搭配低噪聲示波器才能保證電源軌探頭發揮優異的特性。

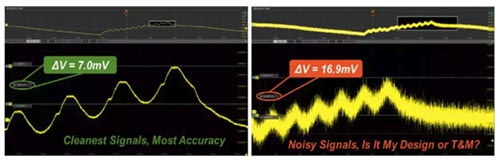

　　下圖為MSO6系示波器分別連接TPR1000電源軌探頭和TPP1000普通無源探頭情況下，對3.3V電源軌的紋波測試結果，結果如下圖所示，電源軌探頭的測試結果比普通探頭的準確超過50%。

　　泰克電源軌探頭TPR4000有哪些特性?

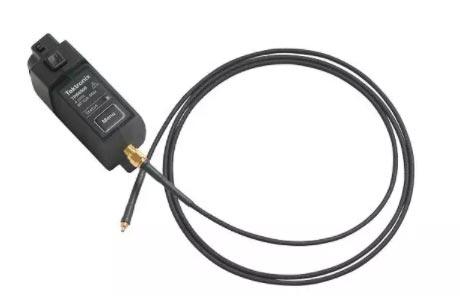

　　答：泰克新推出的低噪聲探頭TPR1000/4000是專門給電源測試測量而設計的。該探頭超高的阻抗設計可以最大限度的減小DC軌道上的示波器負載效應（直流電壓為50KΩ）。同時，該探頭提供了高達4GHz帶寬，可以檢測到電源軌上更多的信號內容（諧波，紋波等）。

　　當TPR系列探頭同泰克MSO5/6系示波器結合使用時，泰克產品將幫助從事電源完整性測試的用戶提供準確的的連接，驗證，除錯的分析解決方案。

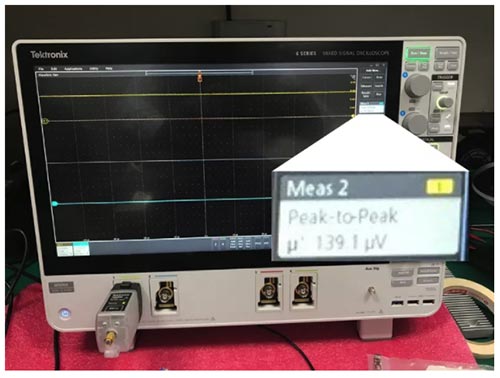

　　20MHz帶寬，1.25mV/div情況下測得的TPR4000的噪聲實測值低至139.1uV。

　　Q  TPR系列電源軌探頭都有哪些附件?

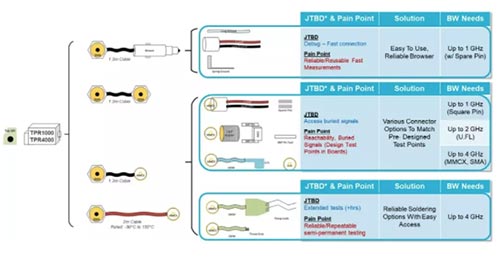

　　答：針對不同的電源測試場景，泰克為TPR系列探頭設計了不同的鏈接附件。從點測探頭，到接地引線、方孔Y型引線，微型SMD線夾等，以滿足不同應用場景使用需求。

　　Q  具體TPR探頭如何使用于電源軌測量？

　　答：您可參考以下視頻。
