以太網是局域網(LAN) 使用的一系列基于幀的計算機網絡技術。通過在物理層和協議層分析以太網業務，可以了解嵌入式設計其它子系統的運行情況。但是，一個差分以太網信號中包含著地址信息、控制信息、數據信息和時鐘信息，很難隔離關心的事件。

　　泰克MSO5示波器以太網串行觸發和分析選項可以將部分轉換成強大的工具，支持自動觸發、解碼和搜索，可以調試基于10BASE-T 和100BASE-TX的系統。

　　設置10BASE-T以太網總線解碼

　　在泰克示波器上，按前面板上的總線按鈕，可以把示波器輸入定義為一條總線。您只需輸入以太網總線基本參數，包括速度和信號類型、輸入通道和電壓閾值，如下圖所示，示波器就會理解通過總線傳送的信息。

　　以太網總線是一種差分信號。盡管示波器可以使用單端探頭采集和解碼總線，但使用差分探頭則可以改善信號保真度和抗噪聲能力。

　　理解以太網總線

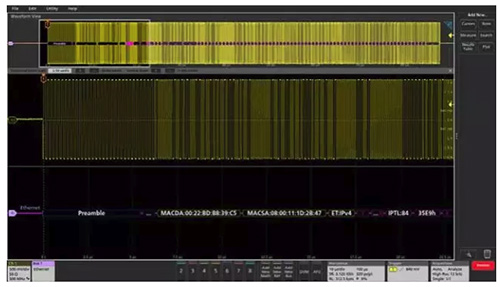

　　解碼后的畫面為構成10BASE-T和100BASE-TX的各個信號提供了更高級的綜合視圖，可以簡便地識別包開頭和包結尾以及子包成分。總線上的每個包都被解碼，值可以在總線波形中用十六進制、二進制或ASCII顯示。

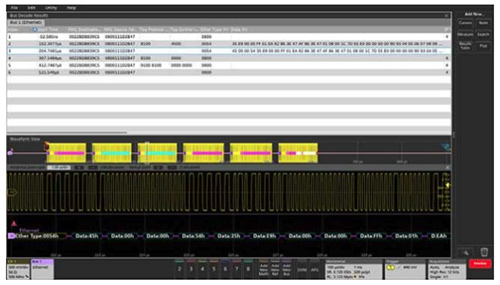

　　除在總線波形上查看解碼后的包數據外，還可以在表格視圖中查看所有捕獲的包，就像在軟件列表中查看一樣。在5系列MSO上，Results Table視圖向回鏈接到波形顯示畫面。觸擊表格顯示畫面中的一行，示波器會自動放大對應的總線信號及得到的解碼后的總線波形，顯示在屏幕下方。
