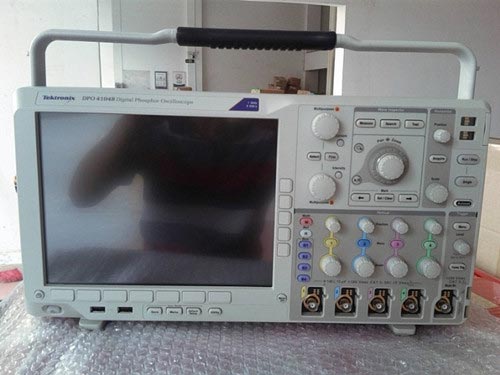

Tektronix示波器說明方法  泰克DPO4104B示波器現貨使用說明方法如下。

　　MSO/DPO4000系列混合信號示波器擁有高達1GHz的帶寬和5GS/s的采樣率，為查看快速變化的信號細節提供了所需的性能。由于多達20條通道，您可以使用一臺儀器，同時分析模擬信號、數字信號和串行信號。再加上自動串行和并行總線分析、創新的Wave Inspector?控制功能和自動電源測量功能，MSO/DPO4000系列為您提供了所需的多功能工具，可以簡化了加快復雜設計的調試工作。

　　主要產品特色：

　　Wave Inspector智能存儲管理

　　串行觸發和分析

　　10.4”更大的顯示器, 前面板上USB和CompactFlash端口, 及TekVPI?改善的探頭接口, 更強的操作漸變性

　　主要特點：

　　350MHz帶寬

　　2通道

　　2.5GS/s的取樣速率

　　所有通道上10M樣點的記錄長度

　　Wave Inspector控制功能，提供了前所未有的波形分析效率

　　I2C, SPI, CAN串行觸發和分析

　　10.4英寸(264毫米) XGA彩色顯示器

　　前面板上USB和CompactFlash，快捷簡便地存儲數據

　　TekVPI?探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位

　　體積小，重量輕–僅厚5.4 英寸(137毫米)，僅重11磅(5公斤)

　　DPO4000系列產品技術數據:

　　*數字實時(DRT)取樣技術，支持sin(x)/x內插

　　S 標配功能

　　A 單獨提供

　　功能 優點

　　MSO/DPO 4000系列產品型號：

　　型號 帶寬 記錄長度 模擬通道 數字通道

　　DPO4034 350MHz 10M 4 --

　　MSO4034 350MHz 10M 4 16

　　DPO4054 500MHz 10M 4 --

　　MSO4054 500MHz 10M 4 16

　　DPO4104 1GHz 10M 4 --

　　MSO4104 1GHz 10M 4 16

　　4 模擬通道 16 數字通道 通過單一儀器同時分析模擬和數字信號，在系統層面上解決復雜設計的問題。

　　數字熒光顯示屏 以50,000wfm/s的波形捕獲率和和灰階(intensity-graded)顯示屏快速捕獲和顯示毛刺和很少發生的事件。

　　全套觸發技術 利用超過125個觸發組合快速捕獲信號異常，包括建立/保持、串行數據包內容和并行數據。

　　Wave Inspector? 控制裝置 利用控制裝置輕松地查看、搜索和瀏覽長記錄，對波形數據進行高效分析。

　　自動測量 利用29種自動測量和快速傅立葉變換(FFT)分析簡化對器件的分析。

　　并行總線觸發與分析(MSO系列)利用自動觸發、解碼和搜索功能快速調試并行總線。捕捉快速過渡的時間分辨率高達60.6ps

　　串行觸發、解碼和搜索選項 快速調試通用串行總線–I2C, SPI, USB,CAN, LIN, FlexRay, RS-232/422/485/UART and I2S/LJ/RJ/TDM.

　　功率分析選項 實現快速，準確的結果綜合自動化功率測量
