泰克誠邀您與我們共同揭開MSO5系列多通道示波器的神秘面紗，解讀示波器的內在機關。售后技術工程師將為大家展現庖丁解“牛”的技巧，讓您清晰的看到MSO5系多通道示波器的核心技術，也將由技術工程師和行業網紅共同為您講解示波器不為人知的小故事。

解密MSO5的內部構造

拆掉外殼。有益于散熱的鋁制金屬外殼，防塵塑料外殼，機架金屬保護殼，三層保護，更加安全牢固。金屬外殼上包含PVI插口，與電源插口。我們可以看到在Interface板上配備USB3.0插口，VGA，DVI，AFG輸出口等。

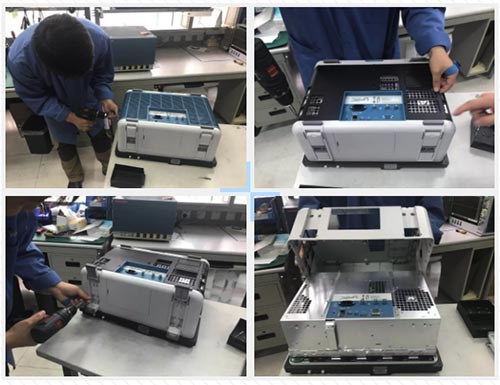

旋轉無數個螺絲，打開三層保護外殼后，我們離機器的核心部分越來越近了。

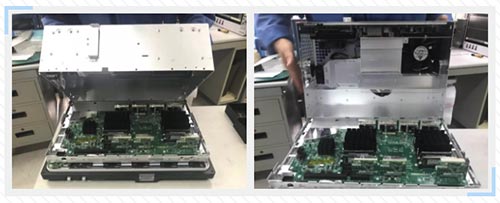

我們看到了MSO5的重要組成部分，散熱片下面就是Tek049核心芯片。

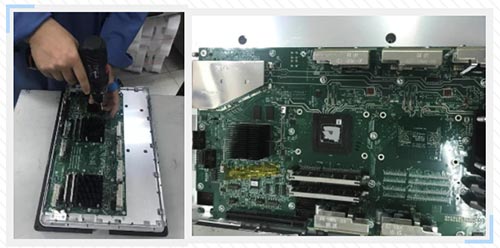

就是這兩個小黑芯片，她擁有：1個ASIC 芯片集成4億個晶體管，包含20億個連接。她可以：加速示波器數據處理速度，提高示波器測試性能，完善示波器的靈活配置。

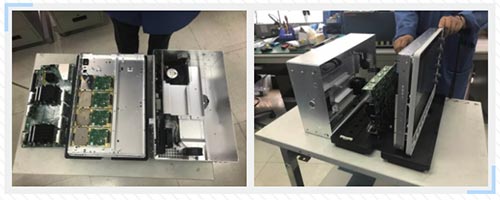

下一層是MSO5的通道板部分。MSO5有4/6/8通道可以選擇。
