說起數字示波器，普通人可能對其并不了解，但對于電子工程師們來說，那絕對算是“老朋友”了。深得廣大電子工程師喜愛的數字示波器是集軟件編程、A/D轉換、數據采集于一身的高性能示波器。數字示波器支持多級菜單，能提供給使用者多種分析與選擇的功能。還有的示波器可以提供存儲功能，實現對波形的保存和處理。 目前比較高端的數字示波器技術主要還是依靠國外，譬如美國，但可喜的是，對于300MHz帶寬之內的示波器，目前國內品牌的示波器在性能上已經可以和國外品牌抗衡，而且具有明顯的性價比優勢。

　　數字示波器對于維修電子設備和設計制造來說絕對是不可或缺的工具。因其具有波形觸發、存儲、顯示、測量、波形數據分析處理等獨特優點，使用范圍日益普及。隨著科技及市場需求的快速發展，工程師們需要好的工具，便于迅速準確地解決面臨的測量問題。數字示波器作為“工程師的眼睛”，將迎來至關重要的測量挑戰。

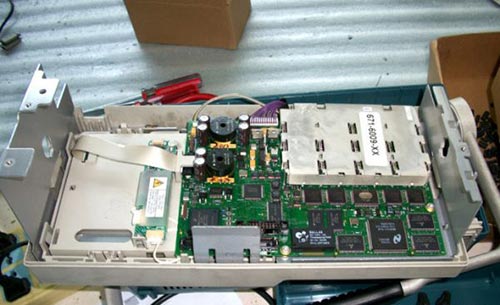

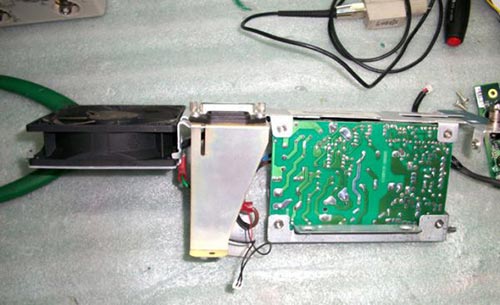

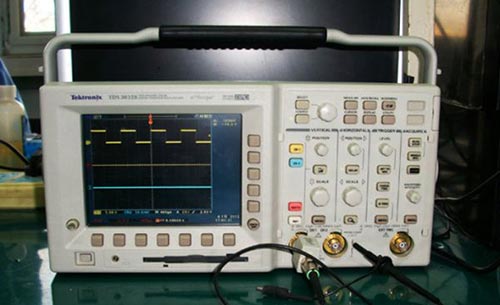

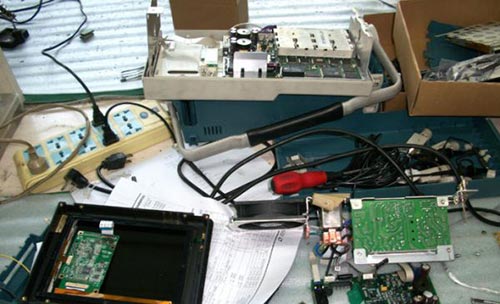

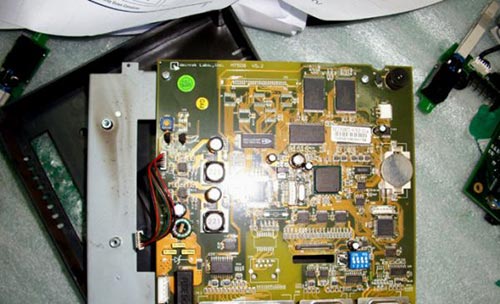

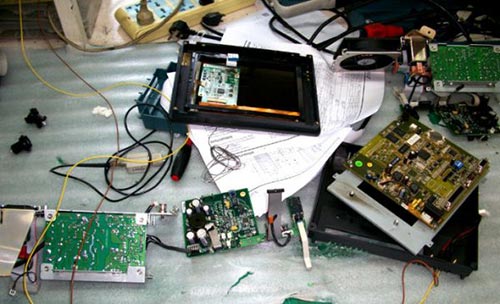

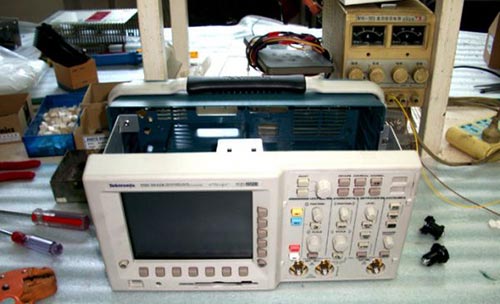

　　目前在我國使用廣泛的泰克數字示波器憑借其小體積、輕重量、設計風格貼近模擬示波器,深受電子工程師們的喜愛。下面就是泰克TDS 3032B數字示波器維修拆解圖。

　　案例：泰克TDS 3032B數字示波器維修

　　故障現象：屏幕不亮。

　　經過維修之后：恢復正常。

　　其實一般來說,如果嚴格按照使用說明書的相關要求操作機器,基本是不會出現很?chē)?yán)重的故障的,而且對于泰克這樣的大公司都會提供2~3年的免費保修服務,但超過保修期后出現故障,要是返廠維修的話，大多數情況需更換電路板,維修費用很高,所以除了必須更換主板這樣沒有辦法修理的大件以外，對于一些相對較小的故障，可以自行修理。

　　下面為大家列舉幾點常見的故障以及處理方法。

　　故障1：無顯示。通暢由以下原因引起：保險絲壞;高壓輸出線連接不可靠;信號線連接不正常;電源板故障;顯示器壞。根據不同原因更換元器件或重新連接即可。

　　故障2：顯示花屏�？捎娠@示電路排線接觸不良引起，重新安裝牢固或更換即可。

　　故障3：按按鈕或擰旋鈕時不起作用、調節不連貫或顯示數字往回跳。主要是由于按鈕或旋鈕接觸不良引起的，需要清潔或清洗按鈕電路觸點或旋鈕內部觸點。

　　故障4：前面板各旋鈕及按鈕均不起作用。檢查與主板的連接線是否正�；蛴芍靼咫娐芬�起。

　　故障5：?jiǎn)��?dòng)后自檢正常，但1通道或2通道無法加入信號。多為輸入BNC連接頭與主板斷開，重新焊接即可。

　　故障6：?jiǎn)��?dòng)后自檢不正常，顯示CH1或CH2采集板故障或主板故障等。泰克數字示波器開機后自動運行自檢程序，若顯示某項失敗，則這部分一般有問題，主要是在主板上，有時電源故障也會引起自檢不通過。主板上最常見的故障為CH1或CH2采集檢測故障，因?yàn)檎�常使用時，輸入信號由垂直通道輸入數字示波器，一旦超出數字示波器容許輸入電壓，會燒壞主板模擬輸入部分及采集電路。輸入放大器及數據采集電路均為集成電路，除非特別嚴重?zé)龎�，芯片一般很少壞，主要檢查外圍電路元件。
