經泰克專家和用戶的多次交流后，將新有關寬帶射頻的十大熱點應用方案分別撰寫成技術文章，我們將分期推出，和行業朋友分享，助力您的研發工作。用很尖端的測試設備應對很新標準發展、任務要求和前沿科技的挑戰！

　　今天，就聊聊基于泰克ATI示波器的超寬帶信號采集及分析方案。
　　隨著技術的進步，更高載波、更高帶寬的射頻信號傳輸技術應用到雷達、太赫茲、通信、量子計算等產品的研制上，如毫米波汽車防撞雷達、Wigig等。40G載波、2GHz調制帶寬以上的測試需求越來越多，甚至可能需要進行多路的同時采集，來進行系統的性能驗證。

　　面對如此寬的信號，一般頻譜儀的分析帶寬已無法滿足，只能借助示波器加矢量信號分析軟件來完成。這就要求作為采集系統的示波器具有超高采樣率，超寬的帶寬和極好的信號保真度，同時可方便實現多路的同時采集，需要保證采集系統的底噪和同步性能。分析軟件需要具有頻域、時域調制域的多域分析功能，這些都對測試系統帶來了極大的挑戰。

　　泰克超寬帶采集系統特點介紹

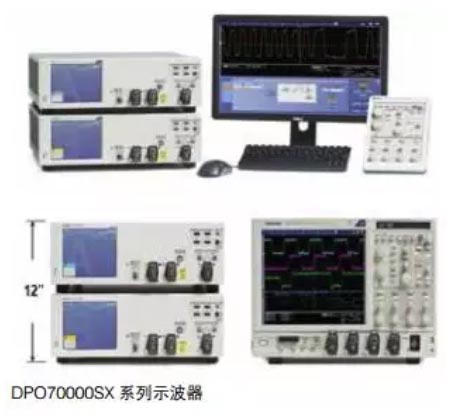

　　泰克更高性能的采集方案基于泰克很新的 DPO70000SX 系列高帶寬實時示波器，其全新的系統架構，緊湊的5?英寸(3U)儀器封裝，實現了功能很廣泛的多通道采集系統，提供了高達70 GHz模擬帶寬的超高帶寬實時信號采集和分析功能，200GS/s的采樣率，上升時間小于6ps.這樣的采集方案可以支持70GHz頻段內任意帶寬的調制信號、矢量信號、脈沖信號的分析。
　　該方案采用已獲專利的異步時序交織 (ATI) 結構為實時信號采集提供了很低的噪聲和很高的保真度。這種已獲專利的對稱結構本身的噪聲要遠遠優于傳統帶寬交織方法。

　　超寬帶信號采集及分析應用介紹

　　低噪聲、高帶寬DPO70000SX系列示波器特別適合基于FFT的高頻測量分析。DPO70000SX儀器提供了高達70GHz的FFT (快速傅立葉變換) 測量功能。由于可擴充的儀器結構，RF工程師可以獲得一臺單通道儀器進行純 RF輸入測量，然后再擴展到多臺配置，進行全方位 RF系統驗證。

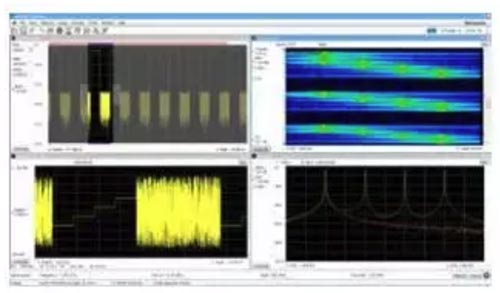

　　在需要對RF或基帶信號進行寬帶矢量信號分析時，示波器SignalVu分析軟件可以在多個域中同時進行測量 (頻域、時域、調制域)。SignalVu測量和示波器的時域采集和觸發完全相互關聯。射頻子系統命令等時域事件可以用作觸發事件，同時還可以在頻域中看到子系統的射頻信號。
