可測試高速通信信號的的六種數字示波器
2018/8/13 9:36:22
隨著電子設備越來越多地采用射頻和數字器件，測試設備正開始將一系列更高級的測量工具整合起來，用于高速通信信號測試。被普遍認為是實驗臺中心的數字示波器，也沒有回避這一波集成的浪潮。新的機型設計了內置波形發生器、邏輯分析儀，以及串行協議和頻譜分析功能。
在 某些情況下，對于射頻通信信號測試，數字示波器可能比信號分析儀等頻域儀器更加可取。這對于頻率在3.1GHz至10.6GHz、數據速率高達 1024Mb/s的新興超寬帶（UWB）通信系統來說尤為如此。雖然信號分析儀具有更好的動態范圍和更小的失真，但對于信號分析，現代示波器卻具有更高測 量帶寬和更多自動化功能的優勢。
這里有6個具有頻域功能的新數字示波器可用于通信器件的測試。
1.Infiniium V系列示波器
Infiniium V系列示波器提供了從8GHz至33GHz的廣泛的測量帶寬，并且在所有型號上都具有4個模擬通道標準。新高帶寬型號——DSAV334A采樣示波器以 33GHz運行，兩個通道下的實時采樣率為80GS/s，四個通道下為40GS/s。該儀器支持2.10mVrms的本底噪聲和50mV/格的靈敏度，并 且抖動測量基底低于100fs。
DSA334A 示波器每通道內存深度為100Mpts，并且提供12.5Gbps硬件串行觸發和160位序列。對于頻域測量，它提供FFT功能，使用戶能夠?qū)崿F(xiàn)高達 33GHz的寬帶寬測量——其可以通過將儀器與下變頻器電路相結合來增加。有效位數（ENOB）大于5.5且雜散頻率動態范圍（SFDR）大于 50dBc，可用于提高其頻譜分析功能的動態范圍。
Infiniium V系列示波器探測系統支持高達30GHz的瀏覽，并可針對更高的測量要求而升級。廣泛的軟件更新使示波器能夠測量LPDDR4、HDMI 2.0、100G以太網和MIPI標準的規范。另外，此系列中包含的33GHz混合信號示波器（MSO）除了4個模擬輸入以外，還可接受16個數字通道。
2. 泰克DPO70000SX高性能示波器
泰克（Tektronix）公司的DPO70000SX高性能示波器提供70GHz的實時測量帶寬，其采樣率為200GS/s且采樣分辨率為5ps。該示波器包含在一個緊湊的封裝中，可以與其它示波器模塊連接起來增加可用的通道數，同時保持通道至通道抖動低于500fs。
再 加上SignalVu矢量分析軟件，該示波器能夠分析寬帶射頻信號，例如雷達、光相干網絡、電子戰（EW）或WLAN 802.11ac。示波器以全觸發能力工作時，該軟件能夠提供實時信號分析儀的功能，包括矢量信號分析、脈沖分析、藍牙或WLAN測試和頻譜分析等功能。
這 些型號適用于單機（single-unit）系統——系統在單通道上支持高達70GHz帶寬，雙通道支持33GHz帶寬，四通道支持23GHz帶寬——或 者每帶寬可打開兩倍通道數的雙機系統中。該系統采用異步時序交織（ATI）技術工作，該技術是泰克采用IBM鍺化硅（SiGe）器件所開發的。示波器將輸 入信號分解，利用模數轉換器（ADC）將其轉換成數字格式，然后將其重建成寬帶信號的實時測量結果。
現代示波器不再只是一個時域測量工具。它已演變成為能夠進行頻域測量，從而能夠滿足長期演進（LTE）和無線局域網（WLAN）等無線通信系統的信號驗證和調試的需要。它使用快速傅里葉變換（FFT）功能或頻譜分析軟件，通過儀器內置的多種增強測試功能來執行這些測量。

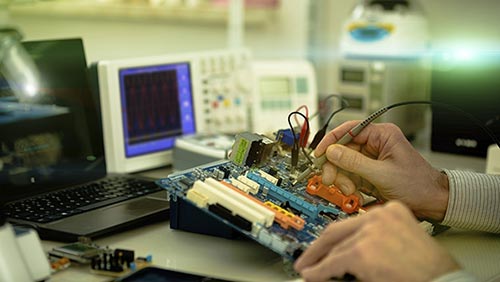

圖1：由于測試設備供應商集成了邏輯、協議和頻譜分析等功能，現代示波器已不再只是一個時域測量工具。
在 某些情況下，對于射頻通信信號測試，數字示波器可能比信號分析儀等頻域儀器更加可取。這對于頻率在3.1GHz至10.6GHz、數據速率高達 1024Mb/s的新興超寬帶（UWB）通信系統來說尤為如此。雖然信號分析儀具有更好的動態范圍和更小的失真，但對于信號分析，現代示波器卻具有更高測 量帶寬和更多自動化功能的優勢。
這里有6個具有頻域功能的新數字示波器可用于通信器件的測試。
1.Infiniium V系列示波器
Infiniium V系列示波器提供了從8GHz至33GHz的廣泛的測量帶寬，并且在所有型號上都具有4個模擬通道標準。新高帶寬型號——DSAV334A采樣示波器以 33GHz運行，兩個通道下的實時采樣率為80GS/s，四個通道下為40GS/s。該儀器支持2.10mVrms的本底噪聲和50mV/格的靈敏度，并 且抖動測量基底低于100fs。
圖2：Infiniium V系列示波器。
DSA334A 示波器每通道內存深度為100Mpts，并且提供12.5Gbps硬件串行觸發和160位序列。對于頻域測量，它提供FFT功能，使用戶能夠?qū)崿F(xiàn)高達 33GHz的寬帶寬測量——其可以通過將儀器與下變頻器電路相結合來增加。有效位數（ENOB）大于5.5且雜散頻率動態范圍（SFDR）大于 50dBc，可用于提高其頻譜分析功能的動態范圍。
Infiniium V系列示波器探測系統支持高達30GHz的瀏覽，并可針對更高的測量要求而升級。廣泛的軟件更新使示波器能夠測量LPDDR4、HDMI 2.0、100G以太網和MIPI標準的規范。另外，此系列中包含的33GHz混合信號示波器（MSO）除了4個模擬輸入以外，還可接受16個數字通道。
2. 泰克DPO70000SX高性能示波器
泰克（Tektronix）公司的DPO70000SX高性能示波器提供70GHz的實時測量帶寬，其采樣率為200GS/s且采樣分辨率為5ps。該示波器包含在一個緊湊的封裝中，可以與其它示波器模塊連接起來增加可用的通道數，同時保持通道至通道抖動低于500fs。
再 加上SignalVu矢量分析軟件，該示波器能夠分析寬帶射頻信號，例如雷達、光相干網絡、電子戰（EW）或WLAN 802.11ac。示波器以全觸發能力工作時，該軟件能夠提供實時信號分析儀的功能，包括矢量信號分析、脈沖分析、藍牙或WLAN測試和頻譜分析等功能。
這 些型號適用于單機（single-unit）系統——系統在單通道上支持高達70GHz帶寬，雙通道支持33GHz帶寬，四通道支持23GHz帶寬——或 者每帶寬可打開兩倍通道數的雙機系統中。該系統采用異步時序交織（ATI）技術工作，該技術是泰克采用IBM鍺化硅（SiGe）器件所開發的。示波器將輸 入信號分解，利用模數轉換器（ADC）將其轉換成數字格式，然后將其重建成寬帶信號的實時測量結果。
