數字熒光示波器(DPO)提供了一種新的示波器結構方法。 通過這種結構，DPO可以提供獨特的采集和顯示功能，準確地重建信號。

　　DSO采用串行處理結構捕獲、顯示和分析信號，DPO則采用并行處理結構執行這些功能，如圖14所示。DPO結構要求使用獨特的ASIC硬件采集波形圖像，提供高波形捕獲速率，實現更高的信號查看水平。這種性能提高了看到數字系統中發生的瞬態事件的概率，如欠幅豚沖、毛刺和跳變錯誤，實現了進一步的分析功能。下面介紹了這種并行處理結構。

　　并行處理結構

　　DPO的第一個(輸入）階段與模擬示波器類似，也是垂直放大器，第二個階段與DSO類似，是一個ADC。但是，在模 數轉換之后，DPO與前幾代產品有著明顯的差別。

　　對任何示波器來說，不管是模擬示波器、DSO還是DPO, 總有一個觸發釋抑時間，在這段時間內，儀器處理新采集的數據，復位系統，等待下一個觸發亊件。在這段時間 內，示波器看不見所有信號活動�？吹脚及l(fā)亊件或低重復 率亊件的概率會隨著觸發釋抑的時間提高而下降。

　　應該指出的是，只看顯示更新速率，是不可能確定捕獲概率的。如果您只依賴更新速率，那么很容易錯誤地認為，示波器正在捕獲與波形有關的所有信息，但事實上卻沒有。

　　數字存儲示波器以串行方式處理捕獲的波形。在這個過 程中，微處理器的速度是瓶頸.因為它限制著波形捕獲速率。DPO把數字化的波形數據光柵化到數字熒光數據庫中。每1/30秒(大約和人眼能夠感受到的速度一樣)，存儲 在數據庫中的信號圖像快照會通過管線直接傳送到顯示系 統。這種波形數據直接光柵化及從數據庫直接拷貝到顯示 存儲器，消除了其它結構中固有的數據處理瓶頸。其結果，增強了 “實時”顯示更新功能。它實時捕獲信號細 節.間歇性事件及信號的動態特點。DPO的微處理器與這 個集成采集系統并行工作，實現顯示管理、測量自動化和儀器控制，從而不會影響示波器的采集速度。

　　DPO忠實地仿真模擬示波器的  佳顯示屬性.用三個維度 顯示信號：時間、幅度和幅度在時間上的分布，而且所有 信息都是實時顯示的。

　　與模擬示波器依賴化學熒光不同，DPO采用純電子數字熒 光，其實際上是一個連續更新的數據庫。對示波器顯示畫面 中的每一個像素，這個數據庫有一個單獨的信息“單元”。 每次在捕獲波形時，換句話說，每次在示波器觸發時，它都映射到數宇熒光數據庫的單元中。表示屏幕位置、波形 接觸的每個單元都會使用輝度信息加強.而其它單元則不 會。這樣，輝度信息會在波形  經常傳送的單元中累積。

　　在數字熒光數據庫輸送到示波器的顯示器時，顯示器會揭示加強的波形區域，且與每個點上的信號發生頻率成比例，這 在很大程度上與模擬示波器的輝度等級特點類似。DPO還 允許作為對比顏色在顯示器上顯示發生頻率變化的信息， 這一點不同于模擬示波器。在DPO中，可以很容易看到幾 乎每次觸發都發生的波形與每100次觸發才發生一次的波 形之間的差別。

　　數字熒光示波器(DPOs)掃清了模擬示波器技術與數字示波器技術之間的降礙。它們都同樣適合實時觀察高頻和低頻、重復波形、瞬態信號及信號變化。只有DPO實時提 供了Z (輝度)軸，而傳統DSO中則沒有這個軸。

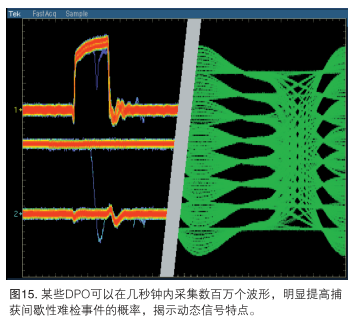

　　DPO示波器特別適合在多種應用需要  通用的設計和調試工具 的客戶.如圖15所示。DPO多用于高級分析、通信模板 測試、間歇性信號的數字調試、重復的數字設計和定時應用。
